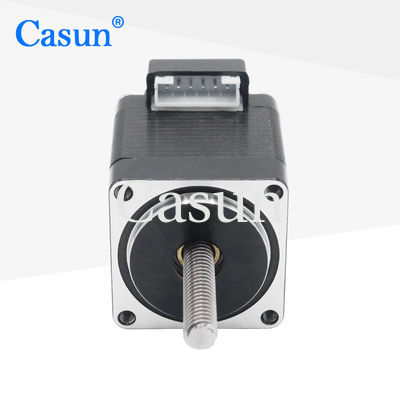

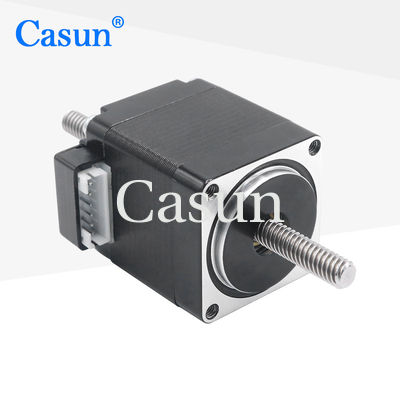

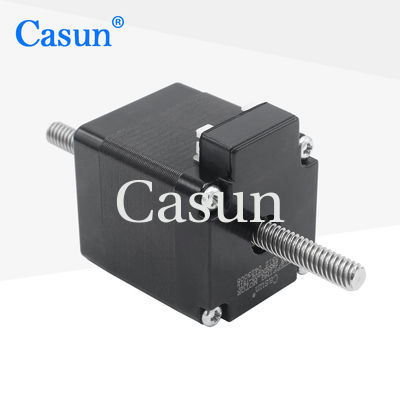

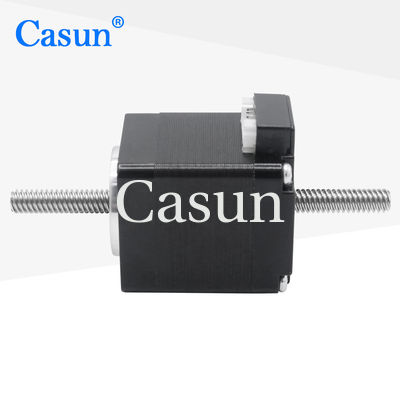

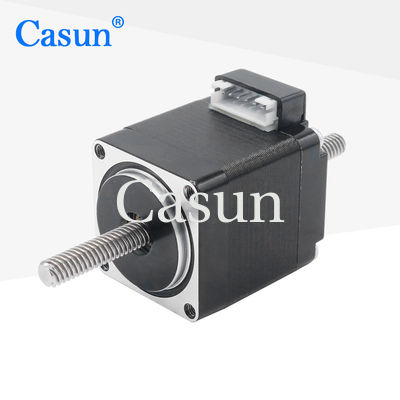

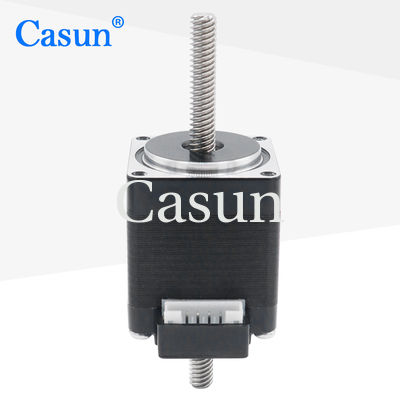

Motore passo a passo del NEMA 11 del prigioniero 3.75V di Casun 0.67A non con la madrevite Tr5X4 bipolare

Motore passo a passo del NEMA 11 del prigioniero 3.75V di Casun 0.67A non con la madrevite Tr5X4 bipolare

Marchio:	Casun
Numero di modello:	28SHD0202-75TL
moq:	1 pz
Prezzo:	$9.94-$12.8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.67Amp

Coppia di mantenimento:

50mN.m

Angolo di Steper:

1.8degree

Fase:

Tensione nominale:

3.75V

Coppia di torsione del dente d'arresto:

5mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo del NEMA 11

Motore passo a passo del NEMA 11 della madrevite

Descrizione di prodotto

Motore passo-passo Casun 0.67A non captive 3.75V Nema 11 con vite di comando Tr5X4 Bipolare

Motore non captive Casun 0.67A 3.75V Nema 11 Stepper Motor con vite di comando Tr5X4 Bipolare nero. Motore passo-passo NEMA11 con vite di comando, coppia di mantenimento 50mN.m 0.12kg tr5*4 per applicazioni 3D.

La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere una versione base o richiedere la propria configurazione personalizzata.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni ad albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specifiche	Valore
Angolo di passo	1.8°
Dimensione del telaio	28mm
Numero di fasi	2 Fasi
Corrente nominale	0.67Amp
Coppia di mantenimento	50 mN.m
Resistenza	5.6 ohm
Induttanza	3.9mH
Inerzia del rotore	9g-cm²
Peso del motore	0.12kg
Vite di comando	Tr5X4
Connessione	Bipolare

Specifiche operative

Parametro	Specifiche
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min
Gioco radiale dell'albero	0.02Max. (carico 450g)
Gioco assiale dell'albero	0.08Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.

Richiedi un preventivo
