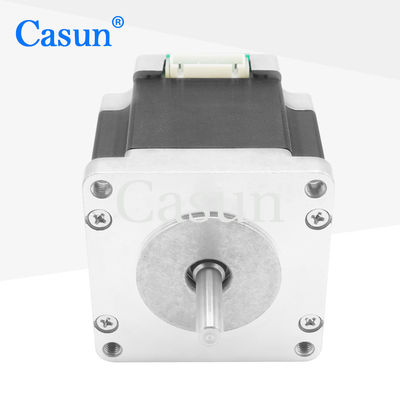

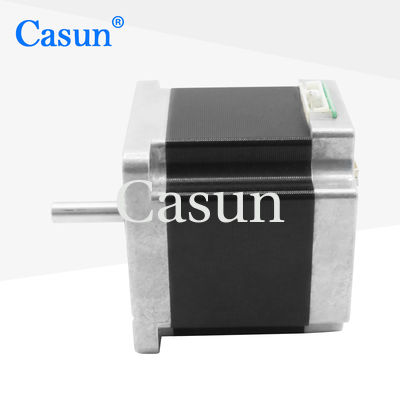

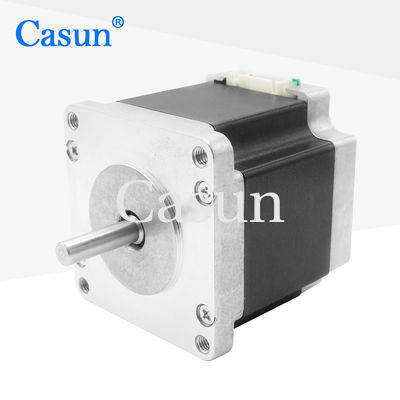

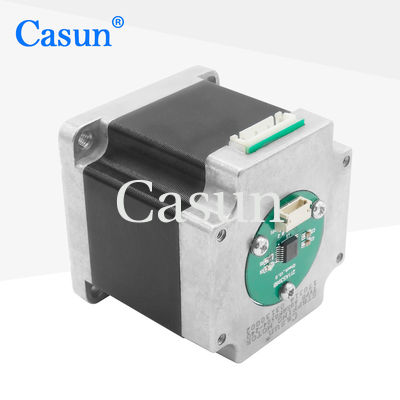

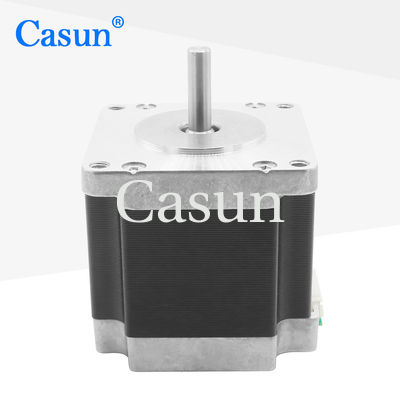

paso del motore di 60*60*58mm un motore passo a passo del NEMA 24 di paso con colore magnetico del nero del codificatore 1.5A
La serie ibrida 60mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.
Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.
Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.
Caratteristiche:
-
Alte coppia di torsione e alta precisione
-
Per l'attrezzatura di industria elettronica e di industria alta tecnologia
-
Disponibile nelle versioni singole o doppie dell'asse
-
Ha stabilito in Cina per 12 anni ed ha servito più di 800 clienti.
-
Fabbricazione professionale di ricerca e sviluppo
Aspetto
Dimensioni
Specifiche del motore
Angelo di punto
|
° 1,2
|
Dimensione di Fram
|
60 millimetri
|
Numero della fase
|
Fase 3
|
Corrente nominale
|
1,5 A
|
Tenuta della coppia di torsione
|
800 mN.m
|
Resistenza
|
3,6 ohm
|
Induttanza
|
7,0 MH
|
Inerzia del rotore
|
² 260 g-cm
|
Peso del motore
|
0,6 chilogrammi
|
Numero dei cavi
|
4
|
Collegamento
|
Bipolare
|
Specifiche di funzionamento
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Curve di coppia di torsione
Submodels
| Modello |
Tenuta
Coppia di torsione |
Stimato
Corrente |
Resistenza
alla fase |
Induttanza
alla fase |
Dente d'arresto
coppia di torsione |
Rotore
inerzia |
Cavo
cavo |
Motore
lunghezza |
| mN.m |
|
Ω |
MH |
mN.m |
² di g.cm |
No. |
millimetro |
| 60SHD4201 |
650 |
0,6 |
15 |
20 |
50 |
280 |
4 |
45 |
| 60SHD4401 |
1500 |
2,8 |
1 |
3,3 |
70 |
450 |
4 |
56 |
| 60SHD4601 |
3200 |
4,2 |
0,75 |
3,7 |
120 |
580 |
4 |
86 |
| 60SHD6602 |
2500 |
3 |
1,55 |
3,7 |
120 |
580 |
4 |
Download
Se il nostro motore standard non può soddisfare le vostre esigenze,
possiamo personalizzare il motore secondo i vostri bisogni
Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.
