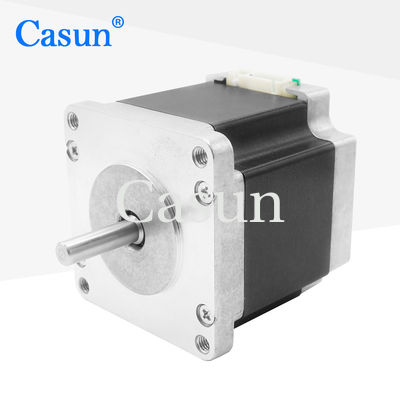

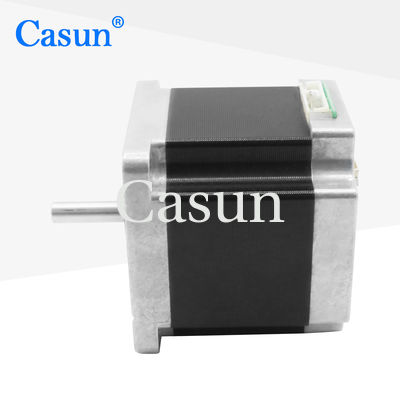

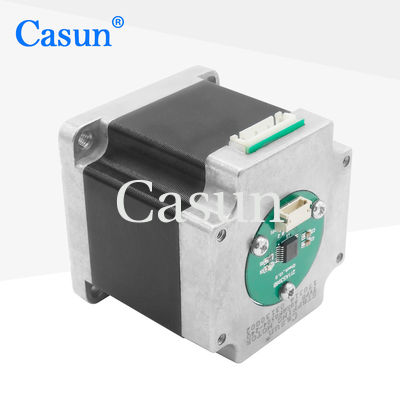

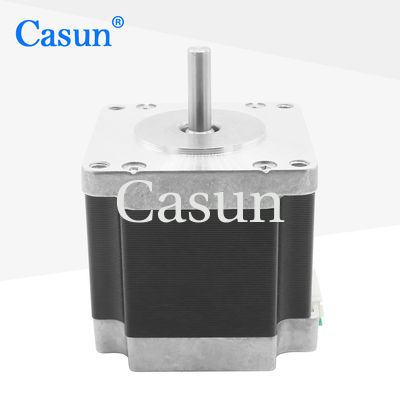

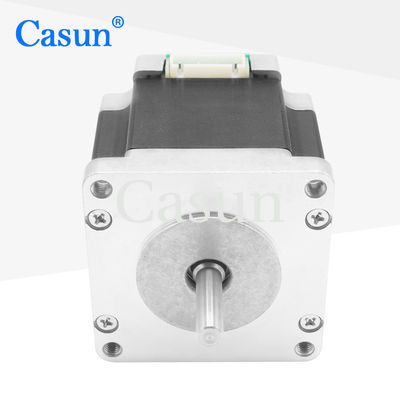

Motore del NEMA 24 Steppper con il codificatore magnetico 606058mm 1.5A

Motore del NEMA 24 Steppper con il codificatore magnetico 606058mm 1.5A

Marchio:	Casun
Numero di modello:	60SHF0504-24Q
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1.2°

Coppia di mantenimento:

800mN.m

Attuale:

1.5a

Lunghezza del motore:

58 mm

Lancia:

Lunghezza rotonda dell'asse 24mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

1.5A motore passo a passo del ciclo chiuso del NEMA 24

NEMA 24 di 606058mm

ciclo chiuso del NEMA 24 di 58mm passo passo

Descrizione di prodotto

Motore passo-passo NEMA 24 con encoder magnetico 60x60x58mm 1.5A

Panoramica del prodotto

La serie di motori passo-passo ibridi da 60 mm offre una potente coppia di mantenimento in varie dimensioni. Se abbinato a un driver microstepping, riduce le vibrazioni e raggiunge una maggiore risoluzione dei passi. Disponibile in versione standard o personalizzabile in base alle tue esigenze specifiche.

Elevata coppia e prestazioni di precisione
Ideale per apparecchiature dell'industria high-tech ed elettronica
Disponibile in versione con albero singolo o doppio
12 anni di esperienza produttiva al servizio di oltre 800 clienti
Capacità professionali di ricerca e sviluppo

Specifiche del motore

Angolo di passo	1.2°
Dimensioni del telaio	60 mm
Numero di fasi	3 Fasi
Corrente nominale	1.5 A
Coppia di mantenimento	800 mN.m
Resistenza	3.6 ohm
Induttanza	7.0 mH
Inerzia del rotore	260 g-cm²
Peso del motore	0.6 kg
Numero di fili	4
Connessione	Bipolare

Riferimento visivo

Specifiche operative

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min

Modelli disponibili

Modello	Coppia di mantenimento	Corrente nominale	Resistenza per fase	Induttanza per fase	Coppia di detent	Inerzia del rotore	Filo di piombo	Lunghezza del motore
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4	-

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori e altro ancora.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.

Richiedi un preventivo
