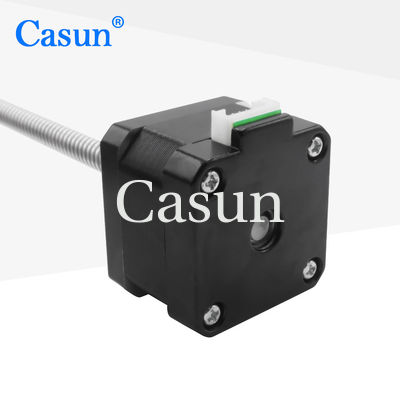

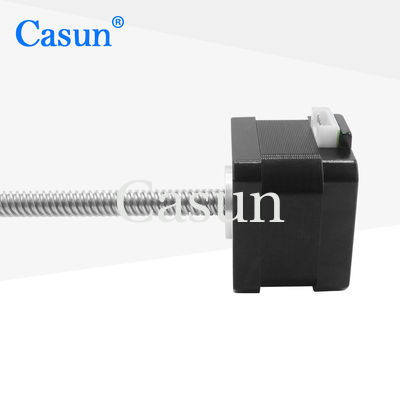

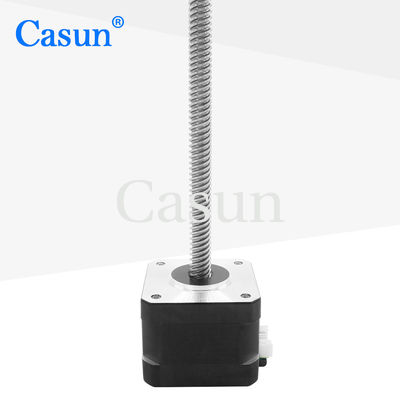

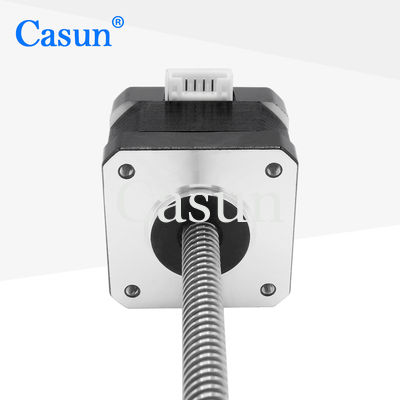

Motore passo a passo del NEMA 17 di Tr8*8 280mN.M con il motore passo a passo della vite della palla della madrevite 0.2kg

Motore passo a passo del NEMA 17 di Tr8*8 280mN.M con il motore passo a passo della vite della palla della madrevite 0.2kg

Marchio:	Casun
Numero di modello:	42SHD0003-200NKH
moq:	1 pz
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.4Amp

Coppia di mantenimento:

280mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Tr8*8 motore passo a passo del NEMA 17

motore passo a passo del NEMA 17 di 280mN.M

motore passo a passo della vite della palla 0.2kg

Descrizione di prodotto

Motore passo-passo NEMA 17 Tr8×8 280mN.M con vite di comando 0,2 kg

Motore passo-passo NEMA17 con vite di comando, coppia di mantenimento 280mN.m, 0,2 kg, Tr8×8 per applicazioni CNC. La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di mantenimento in diverse dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere una versione base o richiedere la propria configurazione personalizzata.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	42 mm
Numero di fasi	2 Fasi
Corrente nominale	0,4 Ampere
Coppia di mantenimento	280 mN.m
Resistenza	30 ohm
Induttanza	37 mH
Inerzia del rotore	38 g-cm²
Peso del motore	0,2 kg
Vite di comando	Tr8×8
Connessione	Bipolare

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo del magnete	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0,02 Max. (carico 450g)
Gioco assiale dell'albero	0,08 Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13 N.m	1,8°	20 mm	Albero a D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Albero a D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Albero a D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Albero a D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Albero a D - 24 mm	2,1 A

Lunghezza del corpo	Diametro della vite	Passo	Lunghezza della vite
20 mm	5	2	20-1000 mm
34 mm	8	1,27	3,175
40 mm	6,35	6,35	6,5
48 mm	3	8	1
60 mm	6,35	12	4

Soluzioni motore personalizzate

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di comando con requisiti speciali, connettori e altro ancora.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante qui sotto per comunicarci le vostre esigenze e ricevere un preventivo personalizzato.

Richiedi un preventivo
