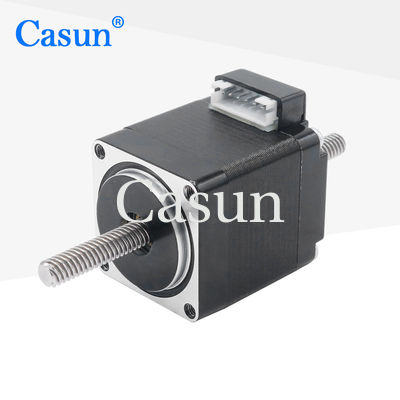

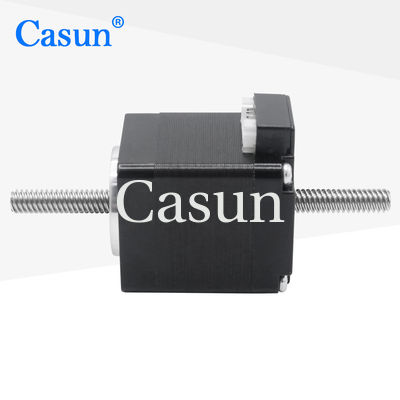

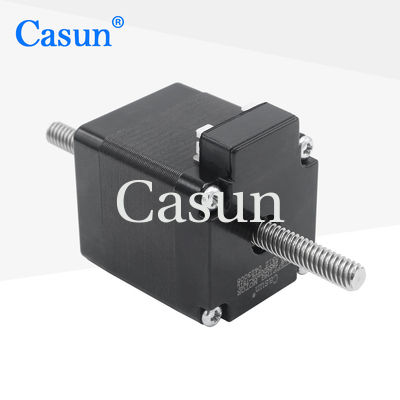

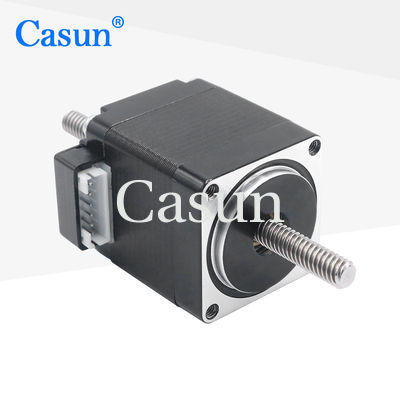

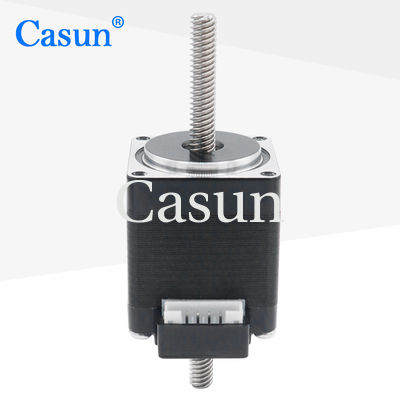

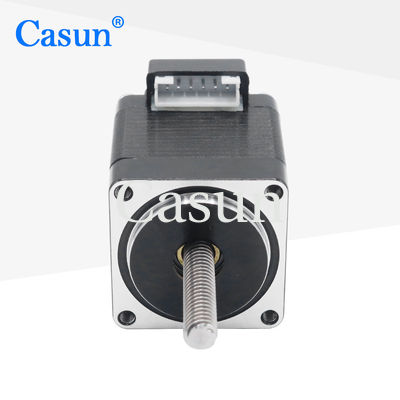

motore passo a passo del NEMA 11 di 50mNM 0.12kg con la madrevite Tr5X4 bipolare

motore passo a passo del NEMA 11 di 50mNM 0.12kg con la madrevite Tr5X4 bipolare

Marchio:	Casun
Numero di modello:	28SHD0202-75TL
moq:	1 pz
Prezzo:	$9.94-$12.8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.67Amp

Coppia di mantenimento:

50mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

50mNM motore passo a passo del NEMA 11

0.12kg motore passo a passo del NEMA 11

Motore passo a passo della madrevite Tr5X4

Descrizione di prodotto

50mNM 0,12 kg NEMA 11 motore passo a passo con vite a piombo Tr5X4 Bipolare

NEMA11 tramite motore passo a passo a vite a piombo con vite a piombo con coppia di tenuta 50mN.m 0,12kg tr5*4 per applicazioni 3D.Il 42mm Hybrid Stepper Motor Series offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver di microstepping per ridurre le vibrazioni e raggiungere una risoluzione di passo superiore. Scegliere una versione di base o richiedere la propria configurazione personalizzata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.67Amp
Torsione di tenuta	50 mNm
Resistenza	5.6 ohm
Induttanza	3.9mH
Inerzia del rotore	9 g-cm2
Peso del motore	0.12 kg
Vattone a piombo	Tr5X4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto
Gioco radiale dell' albero	0.02Max. (450 g di carico)
Gioco assiale dell'albero	0.08 Max. (450 g di carico)
Max. Forza radiale	28N (20 mm dalla fianchetta)
Max. Forza assiale	10N

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Ottenere una citazione
