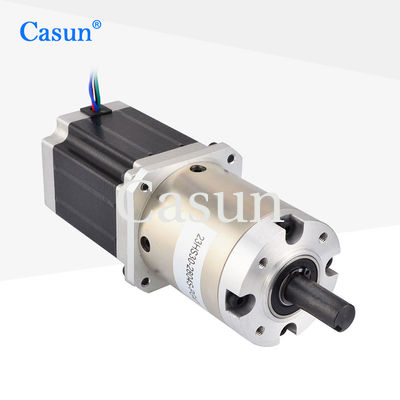

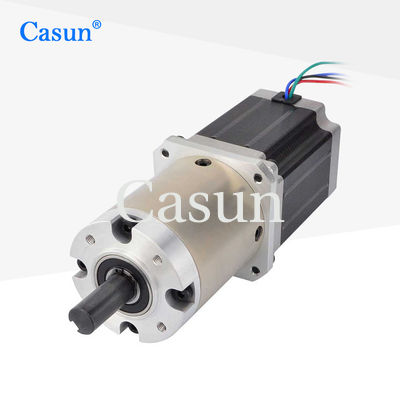

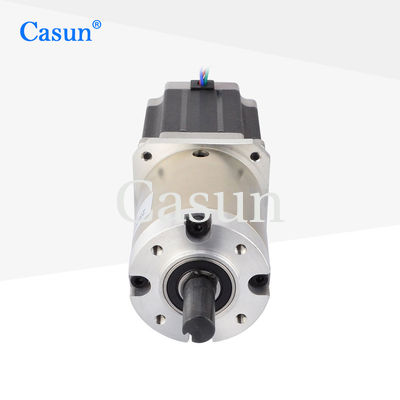

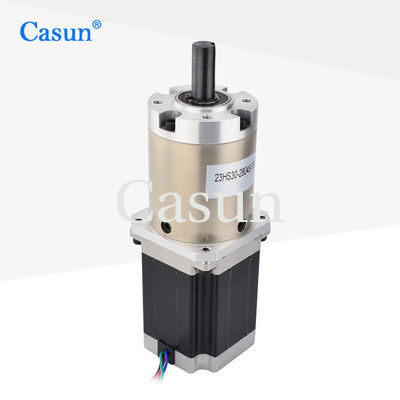

Motore passo a passo innestato del NEMA 23 76mm 0.07mN 1.4KG Casun del motore passo a passo

Motore passo a passo innestato del NEMA 23 76mm 0.07mN 1.4KG Casun del motore passo a passo

Marchio:	Casun
Numero di modello:	57SHD4833-46G
moq:	1 pz
Prezzo:	$36.38-$39.38
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

2.8Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

76 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

NEMA innestato 23 del motore passo a passo 76mm

NEMA 23 76mm 0.07mN

Motore passo a passo di 1.4KG Casun

Descrizione di prodotto

Motore passo a passo a marcia Nema 23 76mm 0.07mN 1.4KG Casun Stepper Motor

NEMA23 Motore passo a passo a ingranaggi 0,07mN 1.4KG Motore passo a passo con cambio planetario per macchine da stampa, attrezzature sportive.Il 42mm Hybrid Stepper Motor Series offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver di microstepping per ridurre le vibrazioni e raggiungere una risoluzione di passo superiore. Scegliere una versione di base o richiedere la propria configurazione personalizzata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari

Costruzione a passo ibrido

Disponibile in versioni a singolo o doppio albero

Omologazione CE e RoHS

Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8Amp
Torsione di tenuta	1.89N.m.
Resistenza	1.13Ω
Induttanza	50,6 mH
Inerzia del rotore	460 g-cm2
Peso del motore	10,4 kg
Rapporto di riduzione degli ingranaggi	46.66:1
Connessione	Bipolare

Specificativi di funzionamento

Specifiche del motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Specificativi della scatola di ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Ottenere una citazione
