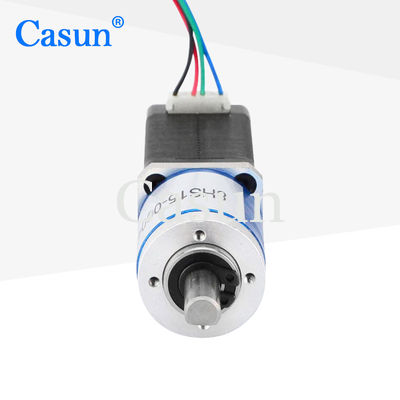

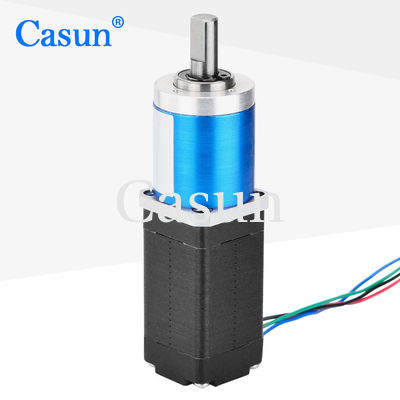

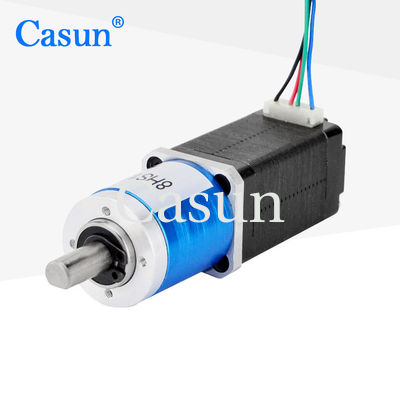

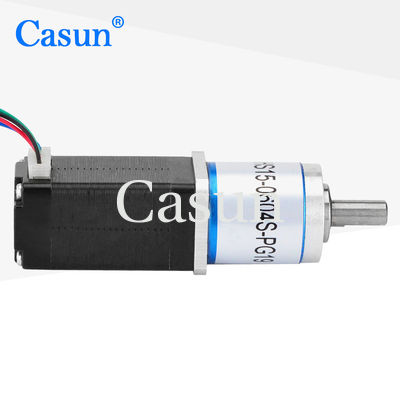

il NEMA 8 di 20mm ha innestato la fase 0.2Amp Casun Motor passo passo del motore passo a passo 2

il NEMA 8 di 20mm ha innestato la fase 0.2Amp Casun Motor passo passo del motore passo a passo 2

Marchio:	Casun
Numero di modello:	20SHD4303-5G-2
moq:	1 pz
Prezzo:	$23.8-$26.9
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

0.2Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

28 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

il NEMA 8 di 20mm ha innestato il motore passo a passo

0.2Amp il NEMA 8 ha innestato il motore passo a passo

motore passo a passo di 0.2Amp Casun

Descrizione di prodotto

Motore passo-passo a piccoli ingranaggi 20 mm 2 fasi motore passo-passo a decelerazione in miniatura per macchine alimentari

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.2 Ampere
Torsione di tenuta	14 mN.m
Resistenza	22om
Induttanza	6.0 mH
Inerzia del rotore	2g-cm2
Peso del motore	0.1 kg
Rapporto di riduzione degli ingranaggi	4.75:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella degli ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

il NEMA 8 di 20mm ha innestato la fase 0.2Amp Casun Motor passo passo del motore passo a passo 2 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
