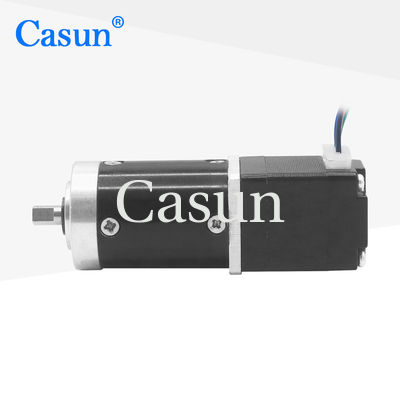

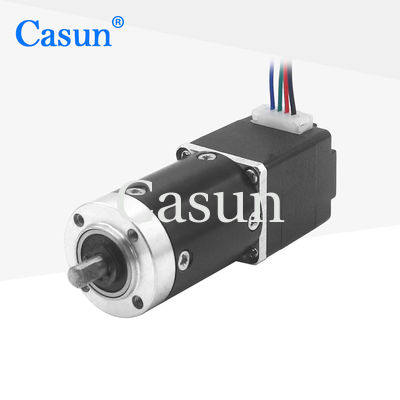

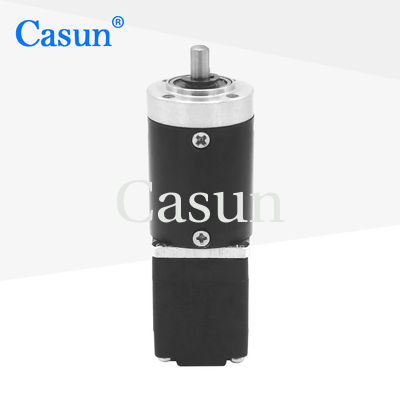

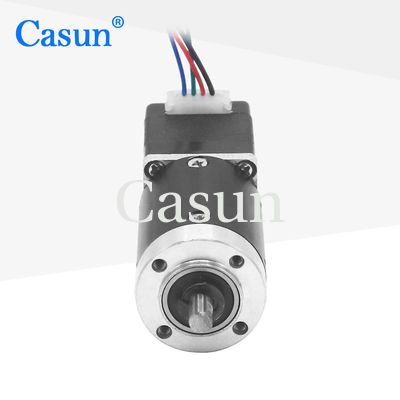

Il NEMA 8 di Casun 20x20x24.8mm ha innestato il motore passo a passo con il cambio planetario

Il NEMA 8 di Casun 20x20x24.8mm ha innestato il motore passo a passo con il cambio planetario

Marchio:	Casun
Numero di modello:	B20SHD4701-14G1
moq:	1 pz
Prezzo:	$27.53-$30.53
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Parole chiave:

motore passo-passo ad ingranaggi

Voltaggio:

CC 5.04V

Peso:

0,08 kg

Angolo di passo (gradi):

1,8 gradi

Rapporto:

13.76:1

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

il NEMA 8 di 24.8mm ha innestato il motore passo a passo

Il NEMA 8 di Casun ha innestato il motore passo a passo

motore passo a passo con il cambio planetario

Descrizione di prodotto

Casun 20x20x24.8mm NEMA 8 motore passo a passo con cambio planetario

Motore passo a passo 20mmx20mmx24.8mm Motore passo a passo in miniatura con cambio planetario per attrezzature di bellezza medica. La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata. Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specificità	Valore
Angolo di passo	10,8°
Dimensione del fotogramma	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.24Amp
Torsione di tenuta	10mN.m
Resistenza	2 ohm
Induttanza	5 mH
Inerzia del rotore	2g-cm2
Peso del motore	00,08 kg
Rapporto di riduzione degli ingranaggi	13.76:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Opzioni

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
