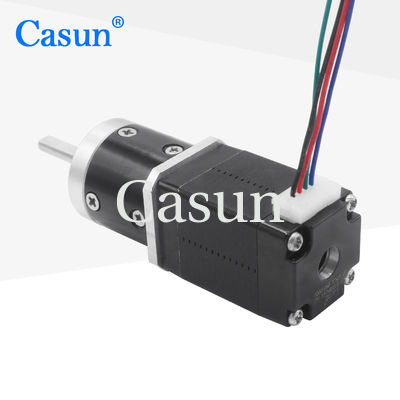

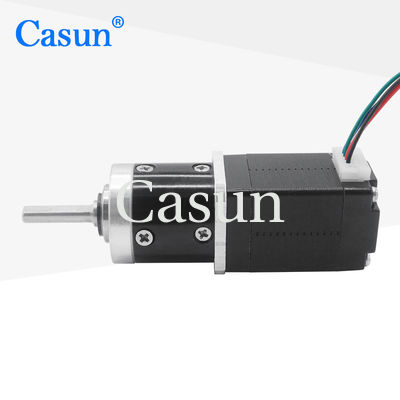

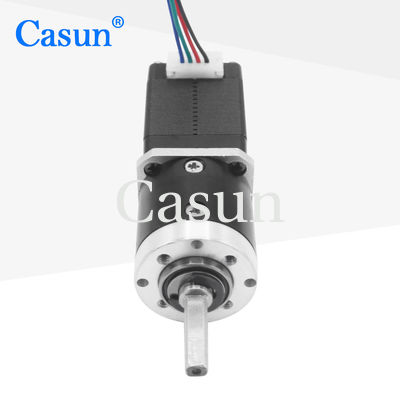

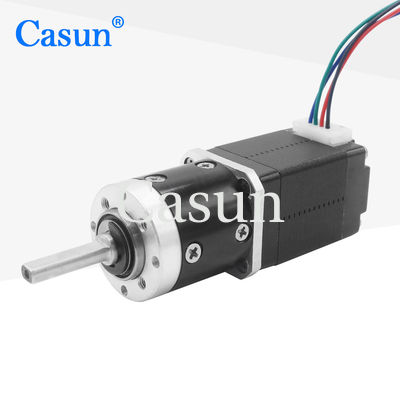

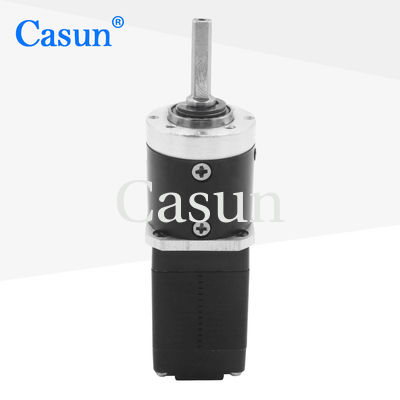

il NEMA 8 di 3.9V 20mN ha innestato il 5.2:1 di rapporto del motore passo a passo 20x20X33mm

il NEMA 8 di 3.9V 20mN ha innestato il 5.2:1 di rapporto del motore passo a passo 20x20X33mm

Marchio:	Casun
Numero di modello:	B20SHD4501-5G
moq:	1pc
Prezzo:	$28.46-$31.46
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Certificazione:

CE,ROHS,ISO

Parole chiave:

Motore passo a passo innestato

Voltaggio:

CC 3.9V

Angolo di punto (gradi):

1,8 gradi

Rapporto:

5.2:1

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

20mN il NEMA 8 ha innestato il motore passo a passo

3.9V il NEMA 8 ha innestato il motore passo a passo

Motore passo a passo innestato 20x20X33mm

Descrizione di prodotto

motori passo-passo a ingranaggi 20mmx20mmX33mm 3.9V 20mN Rapporto 5.21 motore passo a passo a basso costo

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.6Amp
Torsione di tenuta	20 mN.m.
Resistenza	6.5 ohm
Induttanza	2.2mH
Inerzia del rotore	9 g-cm2
Peso del motore	0.2 kg
Rapporto di riduzione degli ingranaggi	5.2:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

il NEMA 8 di 3.9V 20mN ha innestato il 5.2:1 di rapporto del motore passo a passo 20x20X33mm 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
