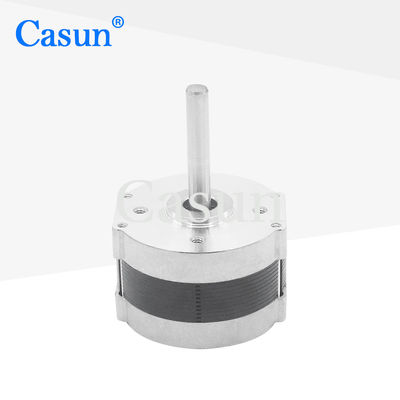

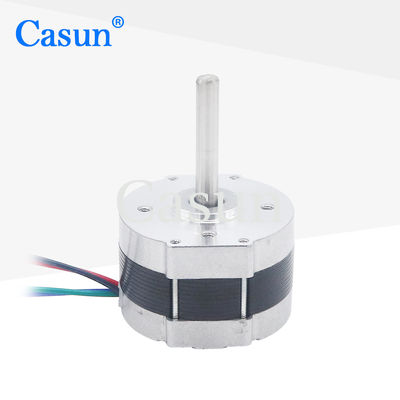

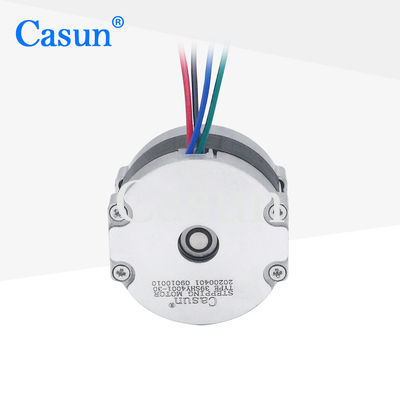

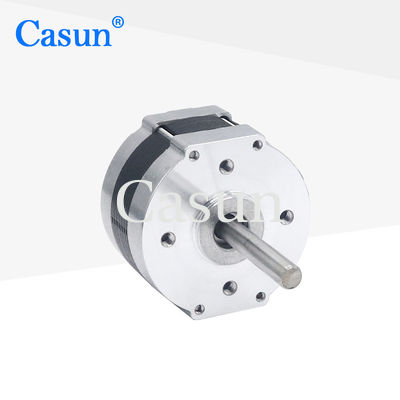

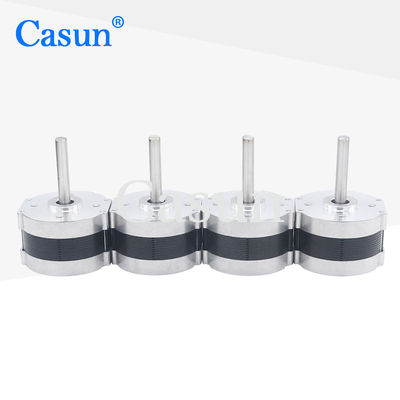

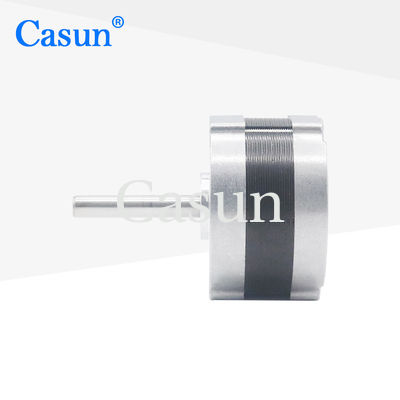

39x39mm 0.12N.M Motore passo a passo a quattro fili due fasi NEMA 16 CE RoHS

39x39mm 0.12N.M Motore passo a passo a quattro fili due fasi NEMA 16 CE RoHS

Marchio:	Casun
Numero di modello:	39SHY4001-30
moq:	1 pz
Prezzo:	$4.14-$6.98
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

120mN.m

Attuale:

0.4a

Lunghezza del motore:

25 mm

Lancia:

Lunghezza rotonda dell'asse 30mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

39x39 mm motore passo-passo due fasi

Motore passo a passo a quattro fili da 39 mm

0.12N.M Motore passo a passo a quattro fili

Descrizione di prodotto

Motore passo-passo a quattro fili 39x39mm 0.12N.M a due fasi NEMA 16 CE RoHS

Panoramica del prodotto

Il motore passo-passo da 39 mm è una soluzione compatta ed efficiente dal punto di vista energetico che opera a basso consumo, offrendo un'efficienza superiore rispetto ai motori passo-passo più grandi.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Adatto per una vasta gamma di applicazioni
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Consulenza tecnica esperta entro 48 ore

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	39 mm
Numero di fasi	2 fasi
Corrente nominale	0,4 A
Coppia di mantenimento	120 mN.m
Resistenza	23,3 ohm
Induttanza	19,8 mH
Inerzia del rotore	20 g-cm²
Peso del motore	0,17 kg
Numero di conduttori	4
Connessione	Bipolare

Aspetto e dimensioni

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Rigidità dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
39SHD0001-20	100mN.m	1,8°	20mm	Albero tondo	0,48A
39SHD0504-20	100mN.m	1,8°	22mm	Albero tondo	0,4A
39SHD0611-20	200mN.m	1,8°	25mm	Albero tondo	0,4A
39SHD0302-20	220mN.m	1,8°	34mm	Albero tondo	0,4A
39SHD0401-24	220mN.m	1,8°	38mm	Albero tondo	0,4A
39SHD0801-24B	220mN.m	1,8°	48mm	Albero a D	0,4A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero
