Nema 8 non captive stepper motor 20x20x27mm 15mN.m tenuta coppia 0,65 potenza CC per cnc per banco di lavoro tridimensionale XYZ

Nema 8 non captive stepper motor 20x20x27mm 15mN.m tenuta coppia 0,65 potenza CC per cnc per banco di lavoro tridimensionale XYZ

Marchio:	Casun
Numero di modello:	20SHD0250-100TT
moq:	1 pz
Prezzo:	$9.94-$12.8
Condizioni di pagamento:	L/C,D/A,D/P,T/T
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Attuale:

0.6Amp

Coppia di mantenimento:

32mN.m

Angolo di Steper:

1.8degree

Fase:

Tensione nominale:

5.4V

Coppia di torsione del dente d'arresto:

3mNm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore a passo Nema 8 20x20x27 mm

Motore passo-passo non incastrato con coppia di 15mN.m

Motore passo per banco di lavoro CNC XYZ

Descrizione di prodotto

NEMA 8 Motore passo-passo non captivo con vite a piombo

20x20x27mm, coppia di tenuta 32mN.m, potenza CC di 0,6A per applicazioni CNC e XYZ su banchi da lavoro tridimensionali

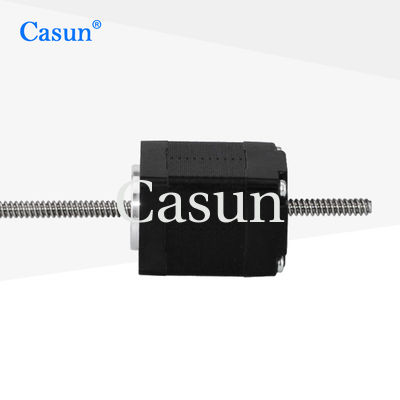

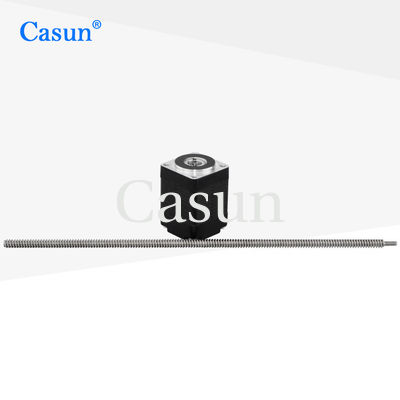

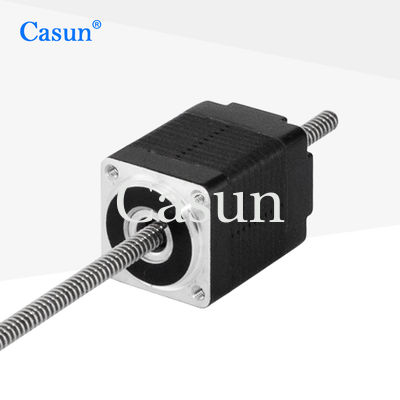

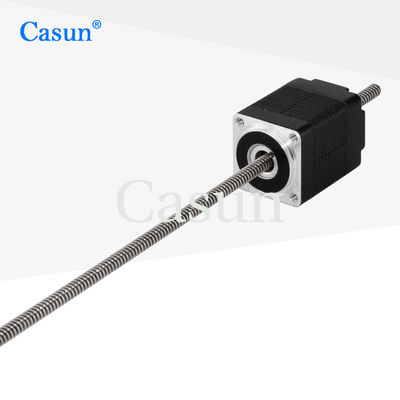

Visualizzazione del prodotto

Casun 0.6A motore passo-passo bipolare non cativo con vite a piombo TR5x2, offrendo prestazioni affidabili per applicazioni di posizionamento di precisione.Questo motore passo a passo a vite a piombo NEMA 8 combina dimensioni compatte con potenti 32mN- Sto mantenendo la coppia.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione di un passo-passo ibrido per un funzionamento regolare
Disponibile in versioni a singolo o doppio albero
CE e RoHS approvati per l'assicurazione della qualità
Personalizzazioni disponibili su richiesta

Specifiche del motore

Parametro	Specificità
Angolo di passo	10,8°
Dimensione del fotogramma	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.6A
Torsione di tenuta	32 mNm
Resistenza	90,0 ohm
Induttanza	3.2 mH
Inerzia del rotore	30,5 g-cm2
Peso del motore	00,08 kg
Vattone a piombo	TR5x2
Connessione	Bipolare

Specificativi di funzionamento

Parametro	Specificità
Temperatura massima	80°C
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto
Gioco radiale dell' albero	0.02 mm Max. (450 g di carico)
Gioco assiale dell'albero	0.08 mm Max. (450 g di carico)
Max. Forza radiale	28N (20 mm dalla fianchetta)
Max. Forza assiale	10N

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
20SHD0304	18mN.m	10,8°	28 mm	Acciaio rotondo 20 mm	0.6A
20SHD0250	32 mN.m	10,8°	38 mm	Acciaio rotondo 20 mm	0.6A
20SHD0101	30 mN.m.	10,8°	42 mm	Acciaio rotondo 20 mm	0.8A

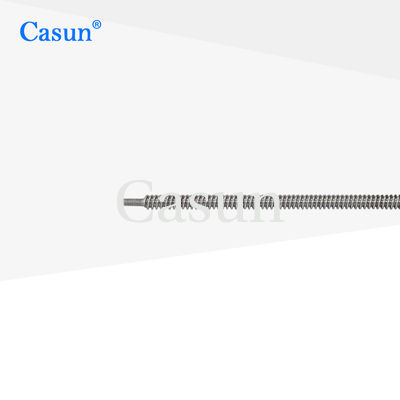

Opzioni di vite a piombo

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
20mm, 34mm, 40mm, 48mm, 60mm	5 mm, 8 mm, 6.35 mm	2 mm, 1,27 mm, 3,175 mm, 6,35 mm, 6,5 mm	20-1000 mm

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze specifiche.dimensioni dell'installazione, fili a piombo con requisiti speciali, connettori, e altro ancora.

Opzioni di personalizzazione disponibili:

Codificatore. Freno. Casella di cambio.

Si prega di fare clic sul pulsante "ottenere un preventivo" qui sotto per comunicarci i propri requisiti specifici.

Ottenere una citazione
