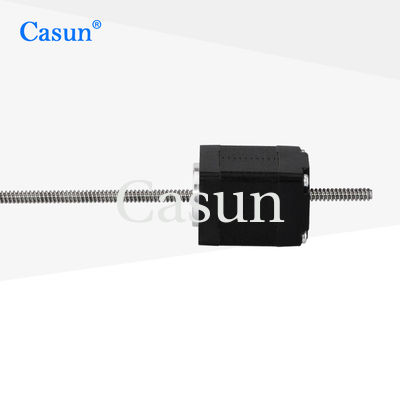

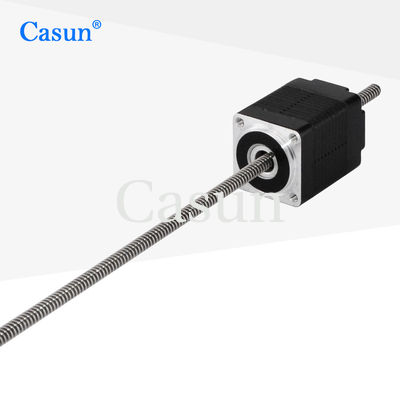

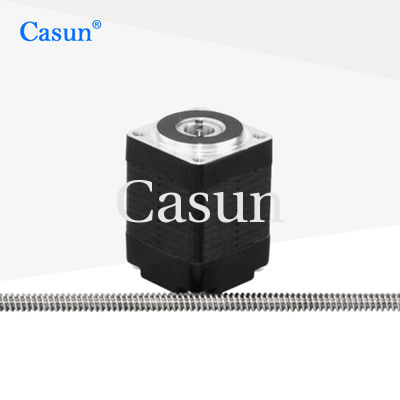

Motore passo-passo Nema 8 non cativo 20x20x38mm 32mN.m tenuta coppia 0.6A potenza continua per cnc per banco di lavoro tridimensionale XYZ

Motore passo-passo Nema 8 non cativo 20x20x38mm 32mN.m tenuta coppia 0.6A potenza continua per cnc per banco di lavoro tridimensionale XYZ

Marchio:	Casun
Numero di modello:	20SHD0250-100TT
moq:	1 pz
Prezzo:	$9.94-$12.8
Condizioni di pagamento:	L/C, D/A, D/P, T/T
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Attuale:

0.6Amp

Coppia di mantenimento:

32mN.m

Angolo di Steper:

1.8degree

Fase:

Tensione nominale:

5.4V

Coppia di torsione del dente d'arresto:

3mNm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

Motore a passo Nema 8 20x20x38 mm

Motore passo-passo non incastrato con coppia di 32mN.m

Motore passo per banco di lavoro CNC XYZ

Descrizione di prodotto

Casun 0,6A motore non vincolato 5,4V Nema 8 motore passo non vincolato con vite a piombo Tr5X2 Bipolare nero

NEMA 8 tramite motore passo a passo a vite a piombo con vite a piombo che mantengono coppia 32mN.m 0,08kg tr5*2 per 3D

La serie di motori stepper ibridi da 20 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.6Amp
Torsione di tenuta	32 mNm
Resistenza	90,0 ohm
Induttanza	3.2mH
Inerzia del rotore	30,5 g-cm2
Peso del motore	00,08 kg
Vattone a piombo	Tr5X2
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
20SHD0304	18mN.m	10,8°	28 mm	Acciaio rotondo 20 mm	0.6A
20SHD0250	32 mN.m	10,8°	38 mm	Acciaio rotondo 20 mm	0.6A
20SHD0101	30 mN.m.	10,8°	42 mm	Acciaio rotondo 20 mm	0.8A

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
27 mm 30 mm 38 mm 42 mm 47 mm	3.5	0.6096	20-1000 mm
		1.2192
		2.44
		4

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore passo-passo Nema 8 non cativo 20x20x38mm 32mN.m tenuta coppia 0.6A potenza continua per cnc per banco di lavoro tridimensionale XYZ 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
