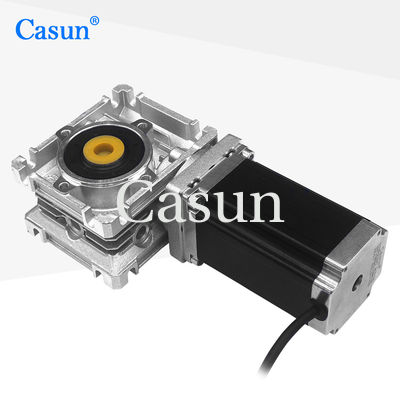

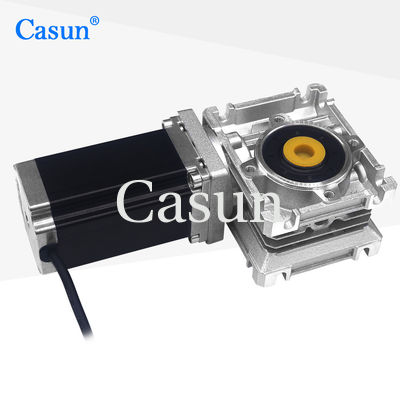

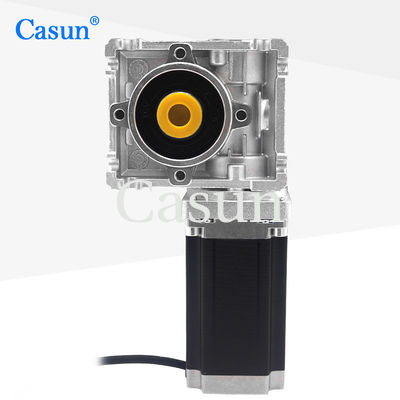

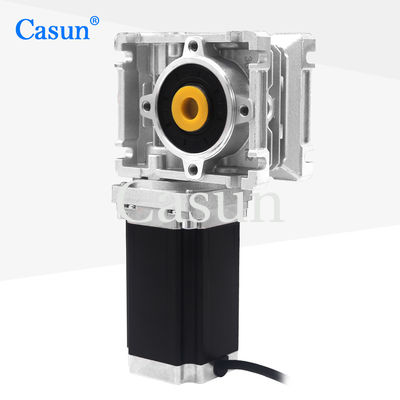

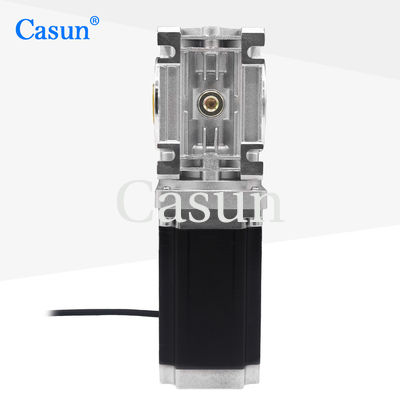

Nema 23 Motore a passo ibrido con motore worm gear 56x100mm

Marchio:	Casun
Numero di modello:	57SHD4934-20NMRV030
moq:	1 pz
Prezzo:	$34-$28
Condizioni di pagamento:	L/C, D/A, D/P, T/T
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Lunghezza del motore:

55 mm

Nome del prodotto:

motore passo a passo con innestato

Corrente / fase:

3.0A

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore a passo Nema 23 con motore a vermi

Motore a passo ibrido da 56x100 mm

Il NEMA 23 ha innestato il motore passo a passo

Descrizione di prodotto

Casun NEMA 23 motori passo a passo con ingranaggi per macchine da stampa con CE ISO ROHS

Motore passo-passo a marcia NEMA 23 3.0N 1KG motore passo-passo a marcia per apparecchiature mediche, macchine da stampa

La serie di motori stepper ibridi da 56 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	3.0 Amp
Torsione di tenuta	3.0 N.m.
Resistenza	2.8 om.
Induttanza	11mH
Inerzia del rotore	650 g-cm2
Peso del motore	10,4 kg
Rapporto di riduzione degli ingranaggi	20:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella degli ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

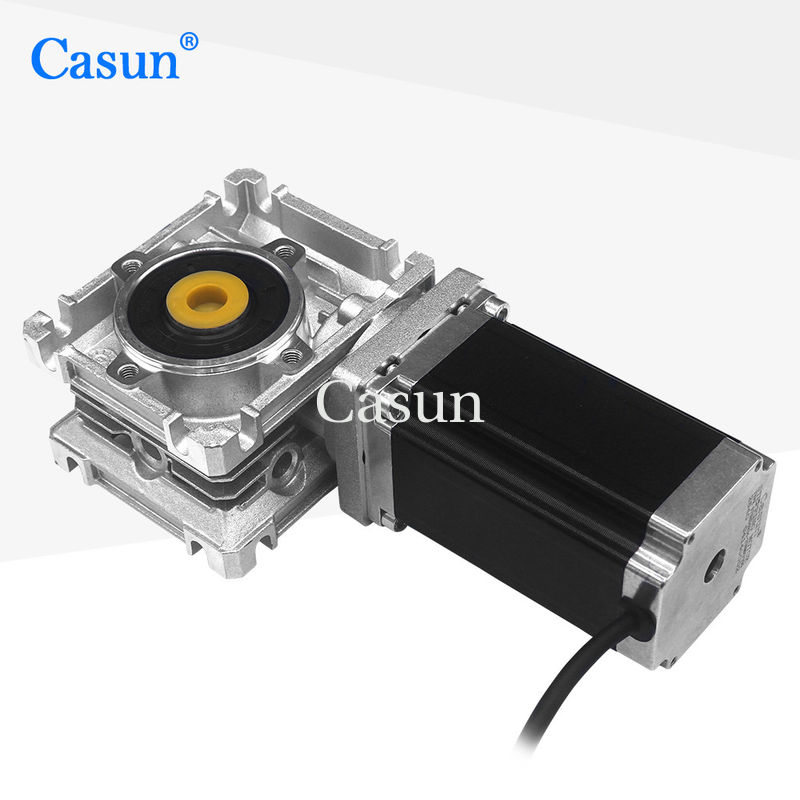

Nema 23 Motore a passo ibrido con motore worm gear 56x100mm 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
