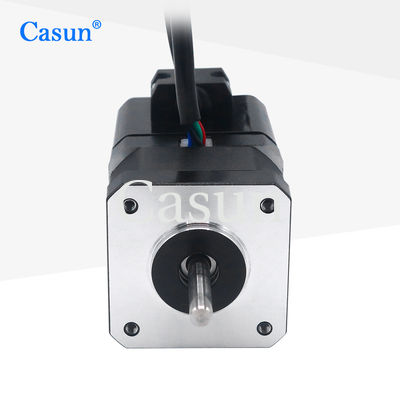

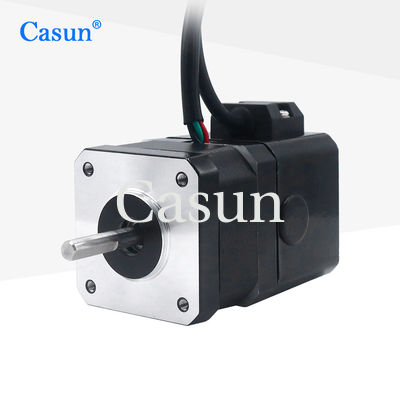

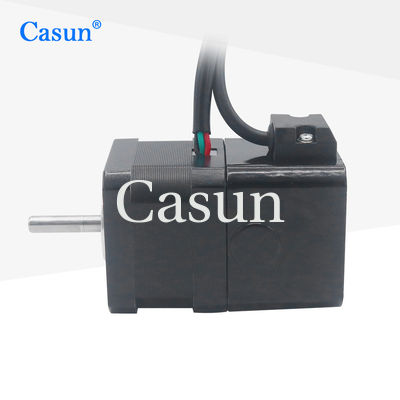

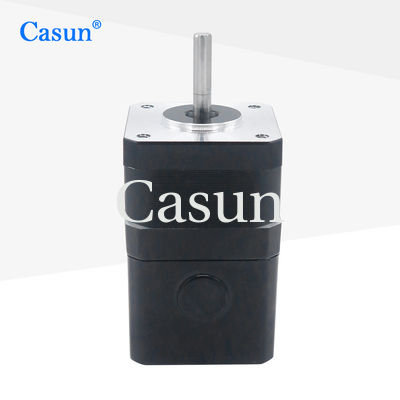

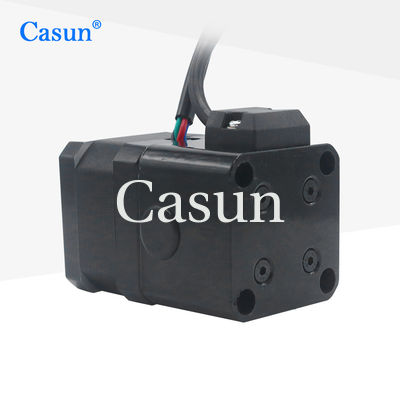

Motore passo-passo a circuito chiuso Nema 17 Motore passo-passo Nema 17 con encoder 1.2A 42x34mm CNC per esami medici Controllo stampante 3D Uso industriale DC

Marchio:	Casun
Numero di modello:	42SHD4034-24BH-HP42
moq:	5 pezzi
Prezzo:	$22-$19
Condizioni di pagamento:	L/C, D/A, D/P, T/T
Capacità di fornitura:	100000/pcs al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE, ISO, ROHS

Lancia:

Coppia:

300mN.m

Attuale:

1.2A

Voltaggio:

6.0V

Corpo:

67 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

100000/pcs al mese

Evidenziare:

Motore passo-passo a circuito chiuso Nema 17 con encoder

Motore passo-passo Nema 17 per CNC e stampante 3D

Motore passo-passo 42x34mm con 1.2A per uso industriale

Descrizione di prodotto

Nema 17 motore passo-passo a ciclo chiuso con codificatore

Nema 17 motore passo a passo a circuito chiuso, 42×42×34 mm, angolo di passo di 1,8 gradi, progettazione in 2 fasi con coppia di tenuta di 300mN.m. Ideale per applicazioni CNC, apparecchiature di esame medico, stampanti 3D,e sistemi di controllo industriali.

Caratteristiche del prodotto

Disponibili versioni bipolari o unipolari
Servizi personalizzati e fabbricazione su contratto
Disponibili versioni a singolo o a doppio albero
Specialista professionale in soluzioni per il sistema di trasmissione
Personalizzazioni disponibili su richiesta

Dimensioni

Specifiche del motore

Parametro	Specificità
Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.2 A
Torsione di tenuta	300 Nm
Resistenza	50,0 ohm
Induttanza	6.2 mH
Inerzia del rotore	38 g-cm2
Peso del motore	00,8 kg
Fabbricazione	24 mm
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20°C a 50°C

Temperatura di conservazione: -20°C a 100°C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella degli ingranaggi

Materiale di alloggiamento: metallo

Cuscinetti di uscita: cuscinetti a sfera

Massimo carico radiale (12 mm dalla flange): ≤ 80N

Max. carico assiale dell'albero: ≤ 30N

Disposizione radiale dell'albero (vicino alla flange): ≤ 0,06 mm

Disegno assiale dell'albero: ≤ 0,3 mm

Risposta negativa a zero carico: 1,5°

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze specifiche.

Fabbricazione a partire da semi di legno
Parametri di avvolgimento
Dimensioni dell'impianto
Cavi a piombo con requisiti speciali
Connettori

Opzioni disponibili:

Codificatore. Freno. Casella di cambio.

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Ottenere una citazione
