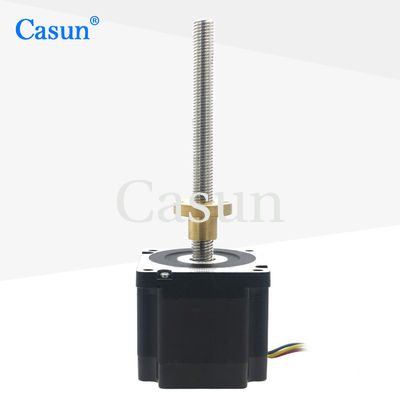

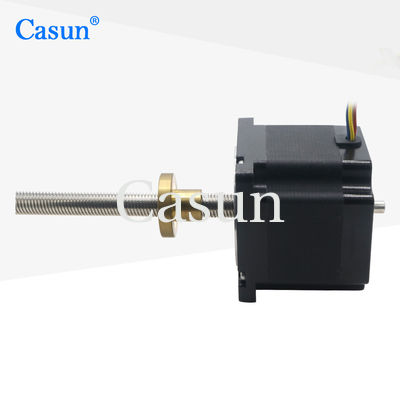

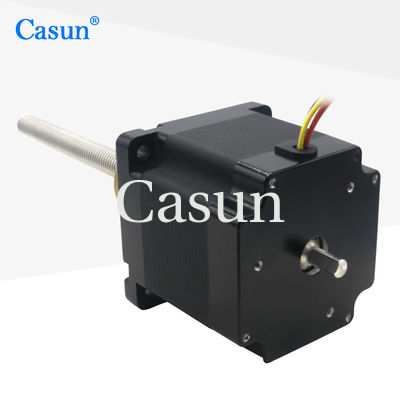

Motore passo-passo ibrido Nema 34 con freno 24V DC 4.5N.m Robusto e resistente Certificato CE RoHS di Casun Motor

Motore passo-passo ibrido Nema 34 con freno 24V DC 4.5N.m Robusto e resistente Certificato CE RoHS di Casun Motor

Marchio:	Casun
Numero di modello:	86SHD4101-160NK-EB0505
moq:	5pz
Prezzo:	$46-50$
Condizioni di pagamento:	D/A,T/T,L/C,D/P
Capacità di fornitura:	10000+PC+mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Coppia di mantenimento:

4,5 nm

Voltaggio:

3.48 v

Attuale:

4 a

Lunghezza del corpo:

110 mm

Peso:

2,3 kg

Resistenza di fase:

0,87 ohm ± 10% （a 20 ℃）

Lunghezza dell'albero:

160MM

Fase:

Classe di isolamento:

Classe B

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

10000+PC+mese

Evidenziare:

NEMA 34 motore passo a passo con freno

Motore a passo ibrido a corrente continua 24 V

Motore certificato CE NEMA 34

Descrizione di prodotto

Motore passo-passo ibrido NEMA 34 con freno

Il motore passo-passo ibrido Casun NEMA 34 con freno offre una coppia elevata (4,5 N.m) e prestazioni di frenata affidabili per applicazioni industriali. Funzionando a 24V DC, questo robusto motore è costruito per ambienti difficili, soddisfacendo al contempo le certificazioni CE e RoHS.

Caratteristiche principali

Versioni bipolari o unipolari disponibili

Costruzione a passo ibrido

Disponibile in versioni ad albero singolo o doppio

Approvato CE e RoHS

Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Parametro	Specifiche
Angolo di passo	1,8°
Dimensioni del telaio	110 mm
Numero di fasi	2 fasi
Corrente nominale	4 Ampere
Coppia di mantenimento	4,5 N.m
Resistenza	0,87 ohm
Induttanza	7,3 mH
Inerzia del rotore	1400 g.cm²
Peso del motore	2,3 kg
Connessione	Bipolare

Specifiche operative

Condizioni operative del motore

Parametro	Specifiche
Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Specifiche dell'encoder

Parametro	Specifiche
Tensione	5V
Uscita	A + A - B + B - Z + Z -

Sottomodelli

Soluzioni motore personalizzate

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti specifici. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori e altro ancora.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Richiedi un preventivo
