Motore stepper ibrido Nema16 105mN.m 8.75V motore stepper con codificatore e ingranaggi

Motore stepper ibrido Nema16 105mN.m 8.75V motore stepper con codificatore e ingranaggi

Marchio:	Casun
Numero di modello:	39SHE6320-24AQ
moq:	5pz
Prezzo:	$23.4~$25.36
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	10000+PC+mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Coppia di mantenimento:

105 Nm

Voltaggio:

8.75V

Attuale:

0,5 A

Lunghezza del corpo:

32 mm

Peso:

0,18 chilogrammi

Resistenza di fase:

12.5 ohm ± 10% (a 20°C)

Lunghezza dell'albero:

24 mm

Fase:

Classe di isolamento:

Classe B

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

10000+PC+mese

Evidenziare:

Motore passo a passo del NEMA 16

8.75V Nema 16 stepper motor

Motore a gradino con codificatore

Descrizione di prodotto

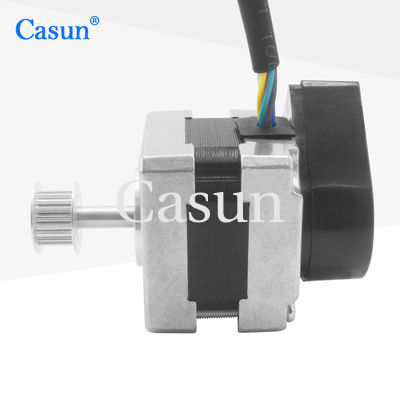

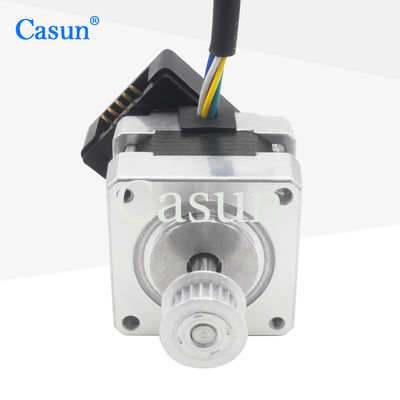

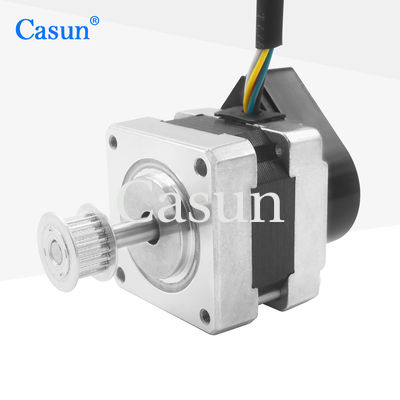

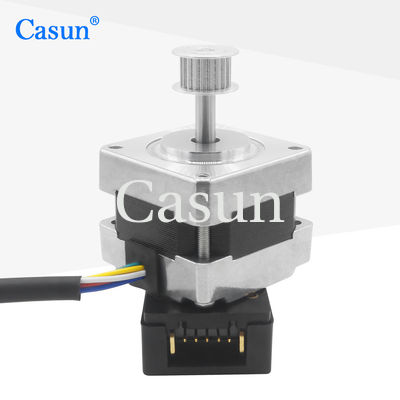

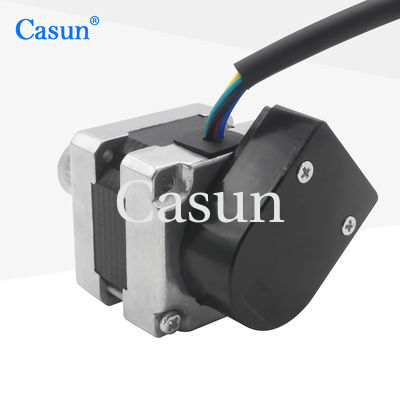

Motore passo-passo ibrido Casun Nema16 con encoder e ingranaggio

Il motore passo-passo ibrido Casun Nema16 combina il feedback dell'encoder e un ingranaggio di precisione per offrire un controllo del movimento eccezionale in un pacchetto compatto. Con una coppia di 105 mN.m e un funzionamento a 8,75 V, questo motore è progettato per robotica, automazione e sistemi di posizionamento ad alta precisione dove affidabilità e prestazioni sono fondamentali.

Caratteristiche principali

Disponibile in versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni del motore

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	32 mm
Numero di fasi	2 fasi
Corrente nominale	0,5 Amp
Coppia di mantenimento	105 mN.m
Resistenza	17,5 ohm
Induttanza	9,6 mH
Inerzia del rotore	20 g.cm²
Peso del motore	0,18 kg
Connessione	Bipolare

Specifiche operative

Condizioni operative del motore:

Angolo di passo: 1,8°
Temperatura massima: 80°C massimo
Temperatura ambiente: da -20°C a 50°C
Temperatura di stoccaggio: da -20°C a 100°C
Intervallo di umidità: 85% o inferiore, senza condensa
Isolamento del filo magnetico: Classe B 130°C
Resistenza di isolamento: 100M Ohm a 500 VDC
Resistenza dielettrica: 500 VDC per 1 minuto

Specifiche dell'encoder:

Tensione: 5V
Uscita: A + A - B + B - Z + Z -

Sottomodelli disponibili

Soluzioni motore personalizzate

Se il nostro motore standard non soddisfa i vostri requisiti, possiamo personalizzare il motore in base alle vostre esigenze specifiche. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori e altro ancora.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i vostri requisiti.

Richiedi un preventivo
