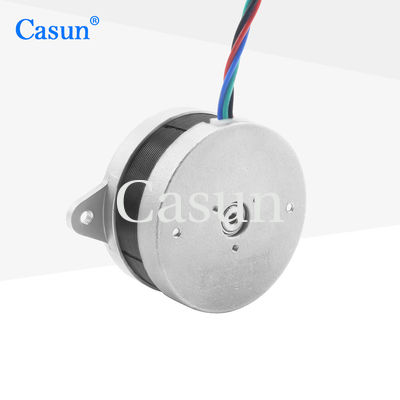

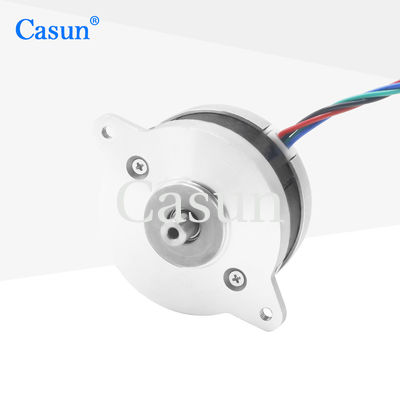

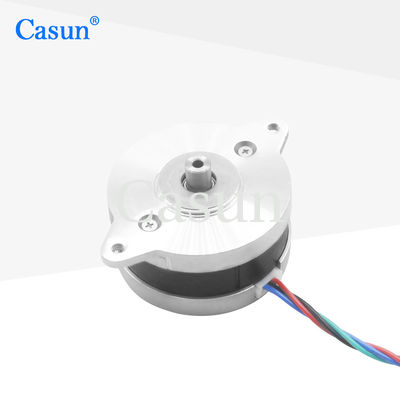

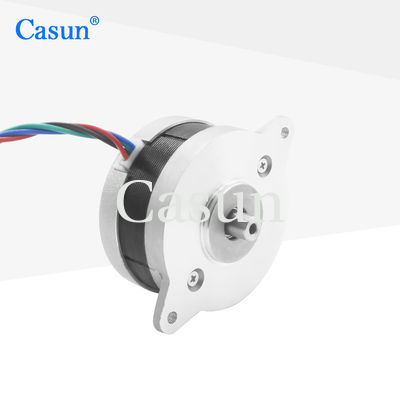

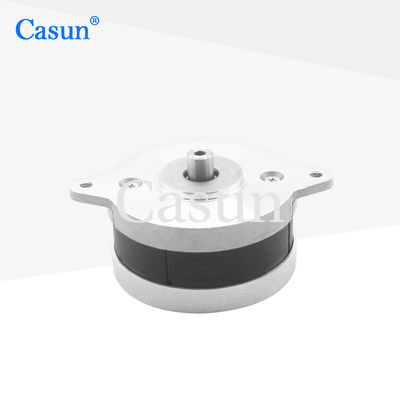

Motore passo-passo piatto Casun, corpo 18,6 mm, 100 mN.m, 0,07 kg, motore passo-passo leggero per robotica

Motore passo-passo piatto Casun, corpo 18,6 mm, 100 mN.m, 0,07 kg, motore passo-passo leggero per robotica

Marchio:	Casun
Numero di modello:	36SHD4401-6K
moq:	5pz
Prezzo:	$3.91~$4.87
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	10000+PC+mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Coppia di mantenimento:

100 mN.m

Voltaggio:

2.15V

Attuale:

Lunghezza del corpo:

18.6 mm

Peso:

0,07 chilogrammi

Resistenza di fase:

2.15 ohm ±10% (A 20℃)

Lunghezza dell'albero:

6 mm

Fase:

Classe di isolamento:

Classe B

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

10000+PC+mese

Evidenziare:

Motore passo-passo piatto leggero

Motore passo-passo piatto con corpo da 18

6 mm

Descrizione di prodotto

Casun Flat Stepper Motor

Il motore a passo piatto Casun ridefinisce il controllo del movimento compatto con un corpo ultra sottile da 18,6 mm e un design leggero da 0,07 kg, rendendolo perfetto per la robotica, i droni,e dispositivi portatili in cui lo spazio e il peso sono criticiNonostante la sua forma sottile, offre una robusta coppia di tenuta di 100 mN.m per un funzionamento preciso e affidabile.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari

Costruzione a passo ibrido

Disponibile in versioni a singolo o a doppio albero

Omologazione CE e RoHS

Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	18.6 mm
Numero di fasi	Fase 2
Corrente nominale	1 Amp
Torsione di tenuta	100 mN.m
Resistenza	2.15 ohm
Induttanza	1.41 mH
Inerzia del rotore	130,7 g.cm2
Peso del motore	00,07 kg
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Codatore

Voltaggio	5V
Prodotto	A + A - B + B - Z + Z -

Sotto-modelli

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con requisiti speciali, connettori, e altro ancora.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante qui sotto per dirci i vostri requisiti e ottenere un preventivo personalizzato.

Ottenere una citazione
