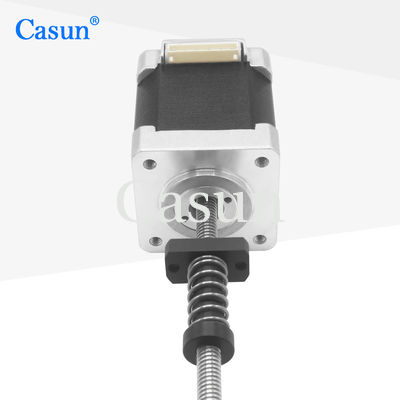

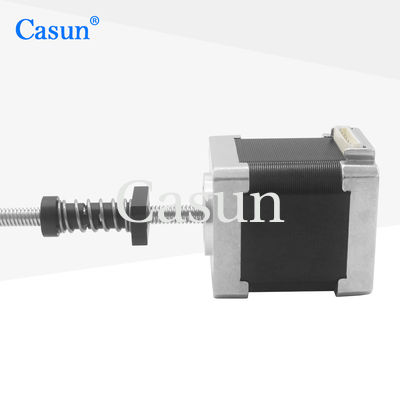

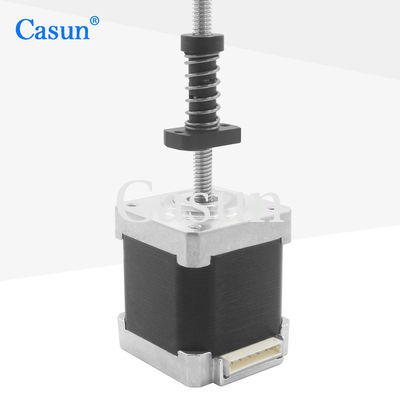

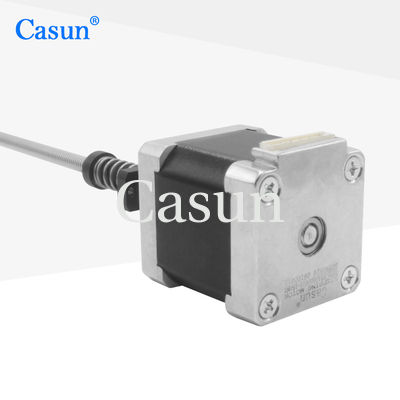

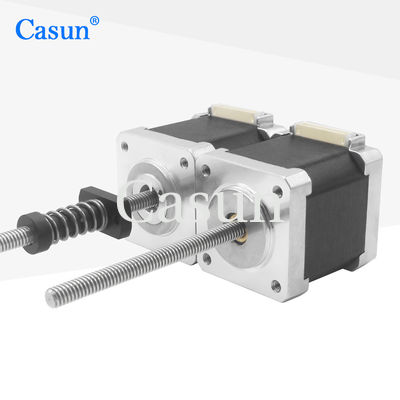

Motore passo-passo Nema 14 Tr5X2 P1 360mN.m Motore passo-passo ibrido ad alta precisione con albero filettato

Motore passo-passo Nema 14 Tr5X2 P1 360mN.m Motore passo-passo ibrido ad alta precisione con albero filettato

Marchio:	Casun
Numero di modello:	P35SHD0817-150NT
moq:	5 per cento
Prezzo:	$16.28~$18.47
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	10000+pcs+month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Torsione di tenuta:

360 mN.m

Voltaggio:

4,8 V

Corrente:

1.5A

Statura:

42 mm

Peso:

0,24 kg

Resistenza di fase:

3.2 ohm ± 10% (a 20°C)

Lunghezza dell'albero:

150 mm

Fase:

Classe di isolamento:

Classe B

Imballaggi particolari:

Cartone: 38x29x18cm

Evidenziare:

Motore passo-passo Tr5X2 NEMA 14

Motore passo-passo P1 NEMA 14

Motore passo-passo ibrido con albero filettato

Descrizione di prodotto

Motore passo-passo Casun Nema 14 Tr5X2 (P1) 360 mN.m Motore passo-passo ibrido ad alta precisione con albero filettato

Il Motore passo-passo ibrido Casun Nema 14 combina coppia elevata (360 mN.m) e precisione eccezionale in un pacchetto compatto, rendendolo ideale per automazione, dispositivi medici e piccoli sistemi CNC. Il suo unico albero filettato TR5×2 (P1) consente l'integrazione diretta della vite madre, eliminando la necessità di accoppiamenti aggiuntivi e migliorando la rigidità del sistema.

Caratteristiche:

Versioni bipolari o unipolari disponibili
Costruzione a passo-passo ibrida
Disponibile in versioni a singolo o doppio albero
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Motore passo-passo Nema 14 Tr5X2 P1 360mN.m Motore passo-passo ibrido ad alta precisione con albero filettato 0

Specifiche del motore

Angolo di passo	1.8°
Dimensione telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1.5 Amp
Coppia di mantenimento	360 mN.m
Resistenza	3.2 ohm
Induttanza	4.5 mH
Inerzia del rotore	57 g.cm²
Peso del motore	0.24 kg
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo: 1.8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50°C

Temperatura di stoccaggio: da -20 °C a 100°C

Intervallo di umidità: 85% o inferiore, senza condensa

Isolamento del filo magnetico: Classe B 130 gradi C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Rigidità dielettrica: 500 VDC per 1 min

Encoder

Tensione: 5 v

Uscita: A + A - B + B - Z + Z -

Sottomodelli

Motore passo-passo Nema 14 Tr5X2 P1 360mN.m Motore passo-passo ibrido ad alta precisione con albero filettato 1

Download

Se il nostro motore standard non può soddisfare le tue esigenze,

possiamo personalizzare il motore in base alle tue esigenze

Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili conduttori con requisiti speciali, connettori, ecc.

Opzioni:
Encoder | Freno | Riduttore | Albero

Motore passo-passo Nema 14 Tr5X2 P1 360mN.m Motore passo-passo ibrido ad alta precisione con albero filettato 2

Fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
