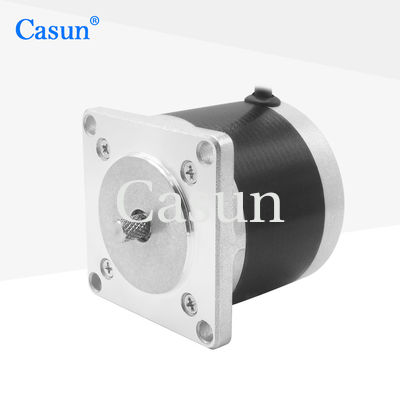

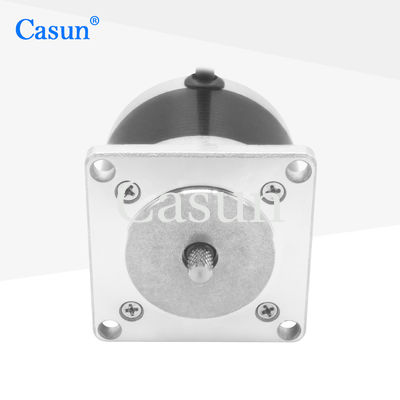

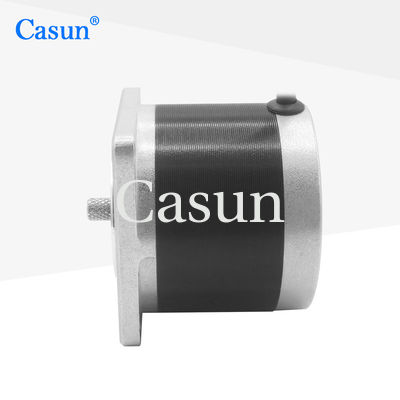

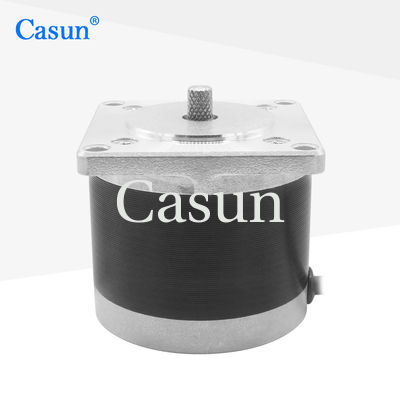

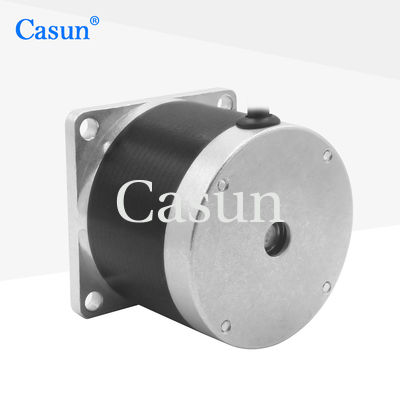

Motore passo-passo piatto Casun Nema 23 57*51mm 1000mN.m 2.68V motore passo-passo ibrido con ingranaggi per l'automazione

Motore passo-passo piatto Casun Nema 23 57*51mm 1000mN.m 2.68V motore passo-passo ibrido con ingranaggi per l'automazione

Marchio:	Casun
Numero di modello:	57SHY4601-9P
moq:	5pz
Prezzo:	$8.39~$10.46
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	10000+PC+mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Coppia di mantenimento:

1000 mN.m

Voltaggio:

2.68V

Attuale:

Lunghezza del corpo:

51 mm

Peso:

0,58 chilogrammi

Resistenza di fase:

00,67 ohm ± 10% (a 20°C)

Lunghezza dell'albero:

9 mm

Fase:

Classe di isolamento:

Classe B

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

10000+PC+mese

Evidenziare:

Motore passo a passo piano del NEMA 23

Motore stepper ibrido con ingranaggi

Motore a passo piatto da 1000mN.m.

Descrizione di prodotto

Motore passo-passo piatto Casun Nema 23

Un motore passo-passo Nema 23 a profilo piatto e compatto (57×51 mm) che eroga una coppia di mantenimento di 1000 mN.m a 2,68 V, progettato per sistemi di automazione con spazio limitato. Il meccanismo di ingranaggio integrato migliora la trasmissione della coppia, rendendolo ideale per la robotica, le macchine CNC e le apparecchiature industriali.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida a passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	51 mm
Numero di fasi	2 fasi
Corrente nominale	4 Ampere
Coppia di mantenimento	1000 mN.m
Resistenza	0,67 ohm
Induttanza	2 mH
Inerzia del rotore	220 g.cm²
Peso del motore	0,58 kg
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo del magnete	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Encoder

Tensione	5V
Uscita	A + A - B + B - Z + Z -

Sottomodelli

Soluzioni motore personalizzate

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi di piombo con requisiti speciali, connettori e altro ancora.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero
