Motore passo-passo Nema 14 a tecnologia ibrida, alta precisione, coppia di 110 mN.m per applicazioni mediche

Motore passo-passo Nema 14 a tecnologia ibrida, alta precisione, coppia di 110 mN.m per applicazioni mediche

Marchio:	Casun
Numero di modello:	35SHD0003-23H
moq:	1 pz
Prezzo:	$3.3~$3.8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Fase:

Classe di isolamento:

Classe B

Resistenza di fase:

30 ohm

Attuale:

0.4a

Voltaggio:

12V

Lunghezza del corpo:

26 mm

Coppia di mantenimento:

110 mNm

Peso:

0,15 kg

Lunghezza dell'albero:

23 mm

Imballaggi particolari:

Cartone: 38x29x18cm

Evidenziare:

Motore passo a passo del NEMA 14 di Casun

Motore passo-passo con coppia di 110 mN.m

Motore passo-passo per applicazioni mediche

Descrizione di prodotto

Casun Nema 14 Motore stepper tecnologia ibrida Alta precisione 110 mN.m Torsione per applicazioni mediche

IlCasun Nema 14 motore passo a passoCombinazionitecnologia ibrida- eelevata precisione, consegnandoTorsione di 110 mN.mperapplicazioni mediche. progettato peraffidabilità e precisione, garantisce prestazioni fluide e costanti nelle attrezzature mediche critiche, compatte, efficienti e costruite per ambienti esigenti.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

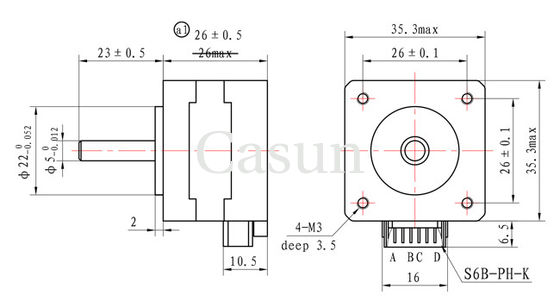

Dimensioni

Motore passo-passo Nema 14 a tecnologia ibrida, alta precisione, coppia di 110 mN.m per applicazioni mediche 0

Specifiche del motore

Settimo angelo.	10,8°
Dimensione del fotogramma	26 mm
Numero di fasi	Fase 2
Corrente nominale	0.4 Amp
Torsione di tenuta	110 mNm
Resistenza	30 ohm
Induttanza	24 mH
Inerzia del rotore	12 g.cm2
Peso del motore	00,15 kg
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Codatore

Tensione: 5 v

Output: A + A - B + B - Z + Z -

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di pozzo	Corrente nominale
35SHD0307	80 mNm	10,8°	20 mm	D Flusso 20 mm	0.4 A
35SHD0001	100 mN.m	10,8°	26 mm	D Flusso 20 mm	0.4 A
35SHD0102	150 mNm	10,8°	34 mm	D Flusso 20 mm	0.75 A
35SHD0801	230 mN.m	10,8°	40 mm	D Acciaio 24 mm	0.5 A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore passo-passo Nema 14 a tecnologia ibrida, alta precisione, coppia di 110 mN.m per applicazioni mediche 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
