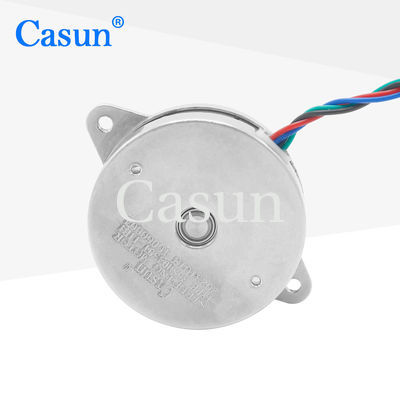

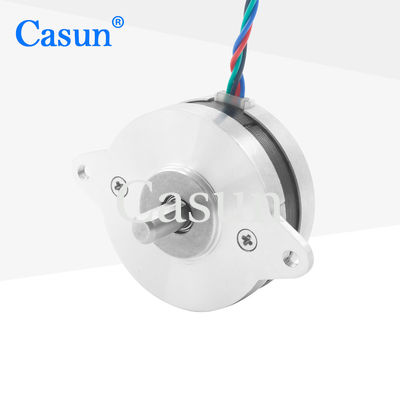

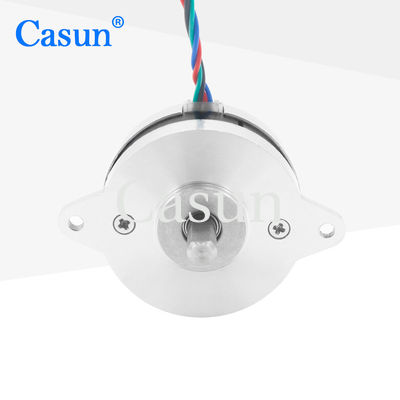

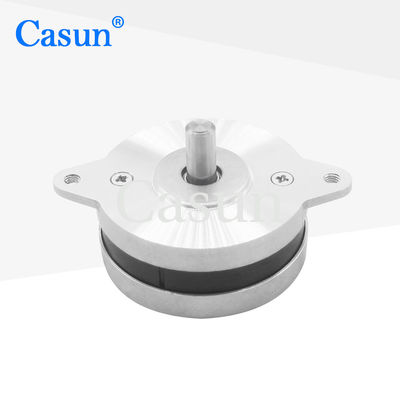

Casun Nema 14 Pancake Stepper Motor 4,65 V 0,3 A per strumento di precisione

Casun Nema 14 Pancake Stepper Motor 4,65 V 0,3 A per strumento di precisione

Marchio:	Casun
Numero di modello:	36SHD4301-11B1
moq:	1pc
Prezzo:	$3-$3.8
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Diametro dell'albero:

4,5 millimetri

Tipo di motore:

Motore passo a passo

Materiale per le abitazioni:

Aluminici

Angolo di Steper:

10,8°

Fase:

prouct:

Nema 14

Corrente:

0,3 A

Imballaggi particolari:

Cartone: 38x29x18cm

Evidenziare:

Motore passo a passo del NEMA 14 di Casun

Motore passo a passo NEMA 14

Descrizione di prodotto

Casun Nema 14 Pancake Stepper Motor 4,65 V 0,3 A per strumento di precisione

Il motore passo passo Casun Nema 14 è una soluzione compatta ed efficiente per strumenti di precisione.rendendolo ideale per applicazioni in cui lo spazio e la precisione sono critici, come le piccole macchine CNC, i dispositivi medici e le attrezzature di laboratorio.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Casun Nema 14 Pancake Stepper Motor 4,65 V 0,3 A per strumento di precisione 0

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del fotogramma	36 mm
Numero di fasi	Fase 2
Corrente nominale	0.3 Amp
Torsione di tenuta	70 mNm
Resistenza	15.5 ohm
Induttanza	70,0 mH
Inerzia del rotore	4 g.cm2
Peso del motore	00,06 kg
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Codatore

Tensione: 5 v

Output: A + A - B + B - Z + Z -

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di pozzo	Corrente nominale
35SHD0307	80 mNm	10,8°	20 mm	D Flusso 20 mm	0.4A
35SHD0001	100 mN.m	10,8°	26 mm	D Flusso 20 mm	0.4A
35SHD0102	150 mNm	10,8°	34 mm	D Flusso 20 mm	0.75A
35SHD0801	230 mN.m	10,8°	40 mm	D Flusso 20 mm	0.5A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Casun Nema 14 Pancake Stepper Motor 4,65 V 0,3 A per strumento di precisione 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
