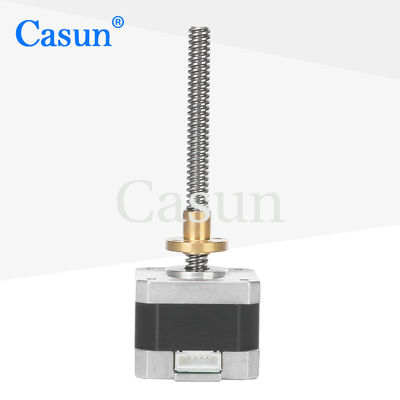

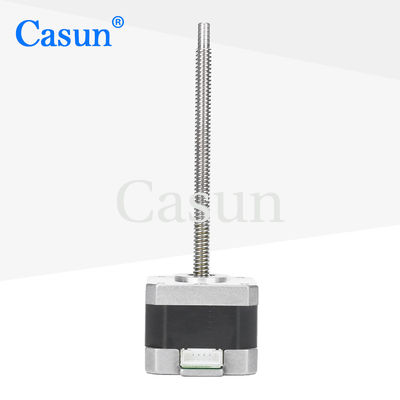

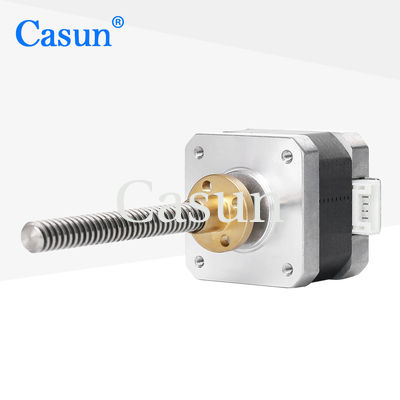

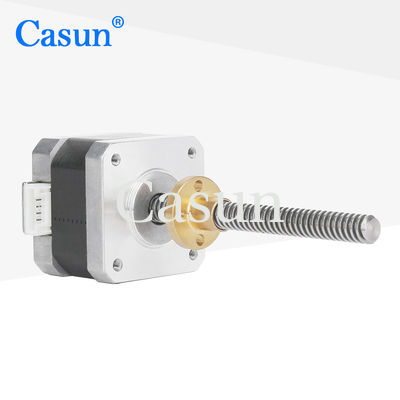

Motore passo a passo lineare Nema 17 42SHD0003-85NK con 4 viti a piombo in cattività a 2 fasi per laser CNC e stampanti 3D

Motore passo a passo lineare Nema 17 42SHD0003-85NK con 4 viti a piombo in cattività a 2 fasi per laser CNC e stampanti 3D

Marchio:	Casun
Numero di modello:	42SHD0003-85NK
moq:	1 pz
Prezzo:	$12.8-$15
Condizioni di pagamento:	L/C, D/A, D/P, T/T
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

CE,ROHS,ISO

Angolo del passo:

Coppia di mantenimento:

260mN.m

Attuale:

Lunghezza del motore:

42 mm

Lancia:

Lungozza dell'albero a vite 85 mm

Fase:

Tensione nominale:

Coppia di torsione del dente d'arresto:

12mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 210 x 190 x 70 mm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

42SHD0003-85NK Motore passo a vite a piombo

Motore a passo lineare Nema 17

Motore stepper a vite a piombo a 2 fasi

Descrizione di prodotto

Motore passo-passo lineare Nema 17 42SHD0003-85NK con vite captive a 4 fili

Questo motore passo-passo a 2 fasi è specificamente progettato per applicazioni CNC, laser e stampanti 3D, caratterizzato da una vite di comando integrata per la conversione diretta del movimento lineare.

Panoramica del prodotto

Il motore passo-passo captive Casun 42×42×34mm NEMA 17 eroga una corrente di 0,4A e una coppia di mantenimento di 0,26N.m con certificazione CE. Questa serie di motori passo-passo ibridi fornisce una potente coppia di mantenimento in un fattore di forma compatto, ideale per applicazioni con spazio limitato, mantenendo al contempo un'elevata precisione di posizionamento.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo per prestazioni affidabili
Chassis standard NEMA 17 per una facile integrazione
Disponibile in versioni a asse singolo o doppio
La vite di comando integrata elimina le parti di trasmissione esterne
Certificazione di sicurezza CE e conformità RoHS
Lunghezze di corsa e passo personalizzabili
Supporto tecnico disponibile entro 48 ore

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	0,4 A
Coppia di mantenimento	260 mN.m
Resistenza	30 ohm
Induttanza	37 mH
Inerzia del rotore	38 g-cm²
Peso del motore	0,2 kg
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0,02 Max. (carico 450g)
Gioco assiale dell'albero	0,08 Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Configurazioni disponibili

Questo motore è disponibile in varie lunghezze del corpo (41mm, 54mm, 76mm, 83mm, 100mm) con molteplici opzioni di diametro della vite, passo e lunghezza per soddisfare i requisiti della tua applicazione specifica.

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori e altro ancora.

Accessori opzionali

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti
