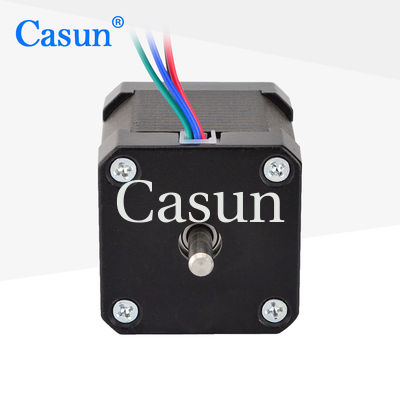

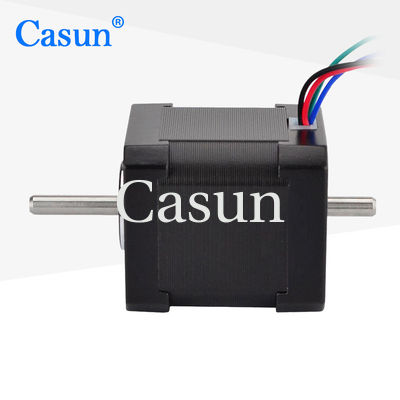

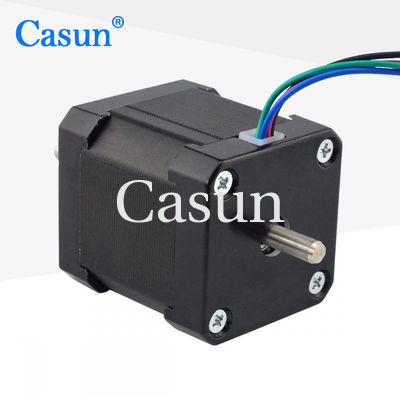

NEMA 17 Motore passo a passo a doppio asse 42×42×48mm 1.68A con attrezzature di imballaggio

NEMA 17 Motore passo a passo a doppio asse 42×42×48mm 1.68A con attrezzature di imballaggio

Marchio:	Casun
Numero di modello:	42SHD4438-24SH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

440mN.m

Attuale:

1.68A

Lunghezza del motore:

48 mm

Lancia:

Doppia trave 24 mm di lunghezza

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo a doppio asse da 42×42×48 mm

Apparecchiature di imballaggio Motore passo a passo a doppio asse

1.68A Motore passo a passo a doppio asse

Descrizione di prodotto

Motore passo-passo a doppio asse NEMA 17 42x42x48mm 1.68A con imballaggio

Il motore a doppio asse occupa meno spazio, il che è vantaggioso per la miniaturizzazione e il design leggero dell'attrezzatura. Ampiamente utilizzato nell'automazione industriale, nelle apparecchiature meccaniche e in altri campi.

Caratteristiche principali

Competenza nella ricerca e sviluppo professionale e nella produzione
Per apparecchiature dell'industria high-tech e dell'industria elettronica
Offre coppia elevata e precisione
I nostri ingegneri ti contatteranno entro 48 ore per fornire la soluzione migliore
Offre una garanzia di 10 anni e acquista con fiducia

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensioni del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1.68 A
Coppia di mantenimento	440 mN.m
Resistenza	1.65 ohm
Induttanza	2.8 mH
Inerzia del rotore	72 g-cm²
Peso del motore	0.38 kg
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1.8°
Temperatura massima: 80°C massimo
Temperatura ambiente: da -20°C a 50°C
Temperatura di stoccaggio: da -20°C a 100°C
Intervallo di umidità: 85% o inferiore, senza condensa
Isolamento del filo magnetico: Classe B 130°C
Resistenza di isolamento: 100M Ohm a 500 VDC
Rigidità dielettrica: 500 VDC per 1 minuto

Curve di coppia

Dati della curva di coppia disponibili su richiesta.

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" in basso per comunicarci le tue esigenze.
