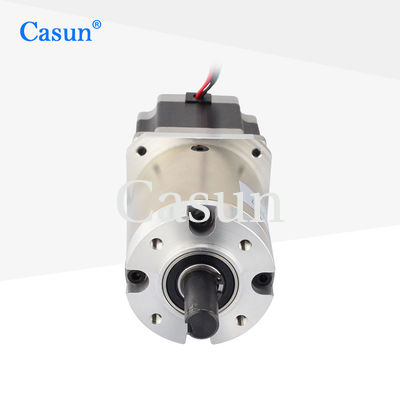

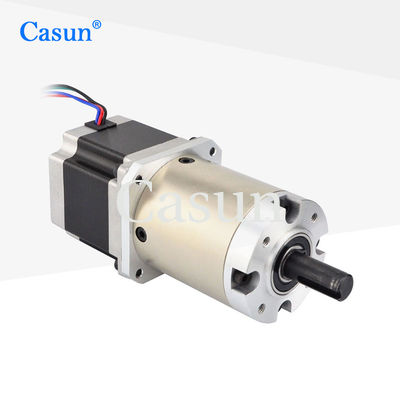

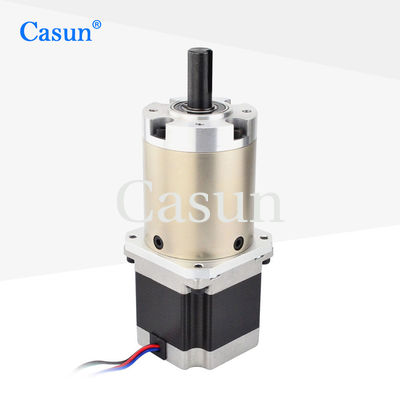

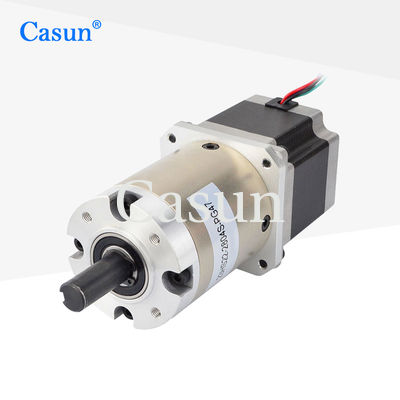

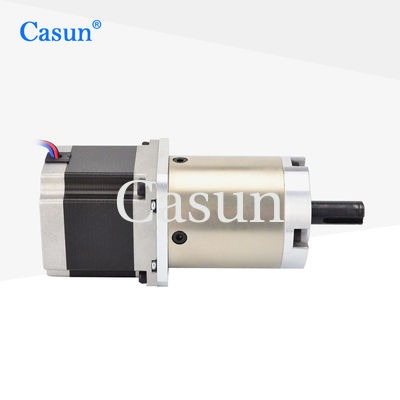

Rapporto di riduzione degli ingranaggi 1/47 NEMA 23 Motore passo 57×57×54mm Con CE ISO

Rapporto di riduzione degli ingranaggi 1/47 NEMA 23 Motore passo 57×57×54mm Con CE ISO

Marchio:	Casun
Numero di modello:	23HS22-2804S-PG47
moq:	1 pz
Prezzo:	$22.49-$27
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Corrente nominale:

2.8A

Coppia di mantenimento:

1.25N.m.

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

57×57×54mm NEMA 23 motore passo a passo

2.8A motore passo a passo del NEMA 23

motore passo-passo nema 23

Descrizione di prodotto

Rapporto di riduzione degli ingranaggi 1/47 NEMA 23 Motore passo 57×57×54mm Con CE ISO

Il motore di riduzione NEMA 23 riduce la velocità e aumenta la coppia attraverso un meccanismo di riduzione,che può produrre una coppia maggiore a basse velocità ed è adatta a situazioni in cui è richiesta una coppia elevata. ampiamente utilizzato in settori quali macchine utensili, linee di produzione automatizzate, stampanti 3D, ecc.

Caratteristiche chiave

Sono disponibili versioni unipolari o bipolari
Fornire più certificazioni internazionali per dispositivi elettrici e ad alta tecnologia
Disponibile in versioni a singolo o doppio albero
Garanzia di dieci anni e acquisto con fiducia
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8 A
Torsione di tenuta	1250 mN.m
Resistenza	0.9 Ω
Induttanza	2.5 mH
Inerzia del rotore	260 g-cm2
Peso del motore	1.1 kg
Rapporto di riduzione degli ingranaggi	46.66:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 250 N
Max. carico assiale dell'albero	≤ 100N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,08 mm
Gioco assiale dell'albero	≤ 0,4 mm
Risposta negativa a zero carico	≤ 2,5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
41 mm	48 mm	3.6	90%
54 mm		4.25	90%
76 mm		12.96	80%
83 mm		15.3	80%
100 mm		18.1	80%
Di lunghezza diversa	60 mm	46.66	70%
Di lunghezza diversa	72 mm	55.08, 65.02576.77	70%

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Ottenere una citazione
