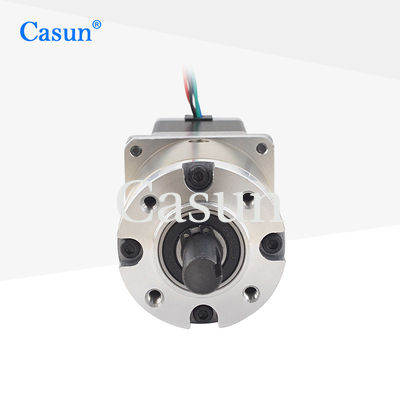

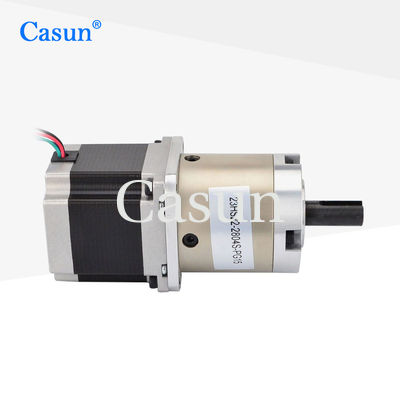

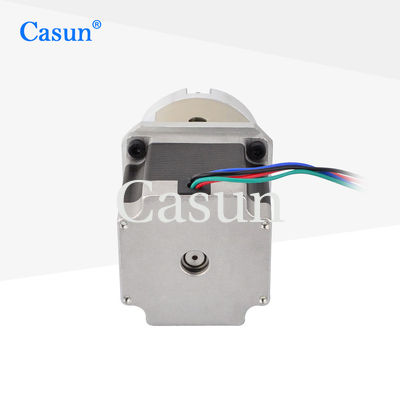

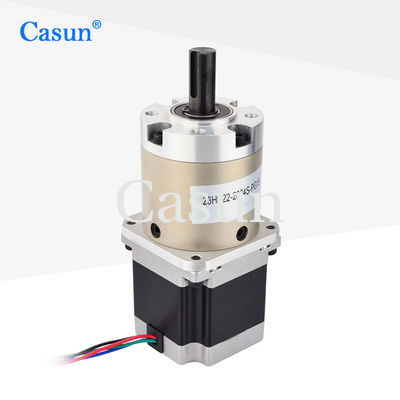

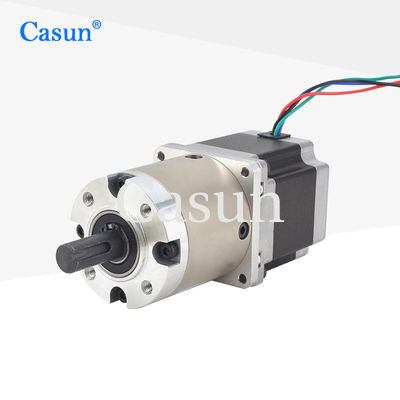

NEMA23 Rapporto 15/1 Con riduttore planetario 57mm motore a passo per CNC

NEMA23 Rapporto 15/1 Con riduttore planetario 57mm motore a passo per CNC

Marchio:	Casun
Numero di modello:	23HS22-2804S-PG15
moq:	1pc
Prezzo:	$22.49-$27
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

reduction ratio:

15.3：1

Corrente nominale:

2.8A

Motor weight:

1.1kg

Imballaggi particolari:

Cartone: 38x29x18cm

Evidenziare:

57 mm NEMA23 riduttore planetario

Riduzione planetaria CNC NEMA23

NEMA23 riduttore planetario

Descrizione di prodotto

I motori passo a passo hanno una buona precisione di posizionamento e, se combinati con riduttori, possono ottenere una maggiore precisione di posizionamento a basse velocità.

Stampanti 3D, macchine utensili CNC, linee di produzione automatizzate e robot industriali.

Caratteristiche:

Sono offerte versioni unipolari o bipolari.
Fornire "multiplici certificazioni internazionali" per dispositivi elettrici e ad alta tecnologia.
Disponibile in versioni a singolo o doppio albero
Alta coppia e alta precisione
offrire servizi personalizzati

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8 A
Torsione di tenuta	1250 mN.m.
Resistenza	0.9 mm
Induttanza	2.5 mH
Inerzia del rotore	260 g-cm2
Peso del motore	1.1 kg
Rapporto di riduzione degli ingranaggi	15.3:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo

Cuscinetti di uscita: cuscinetti a sfera

Max.Radial Load ((12 mm dalla fianchetta): ≤ 250N

Max.Trasporto assiale dell'albero: ≤ 100N

Riproduzione radiale dell'albero (vicino alla flange): ≤ 0,08 m

Disegno assiale dell'albero: ≤ 0,4 mm

Risposta negativa a carico nullo: ≤ 2,5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA23 Rapporto 15/1 Con riduttore planetario 57mm motore a passo per CNC 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
