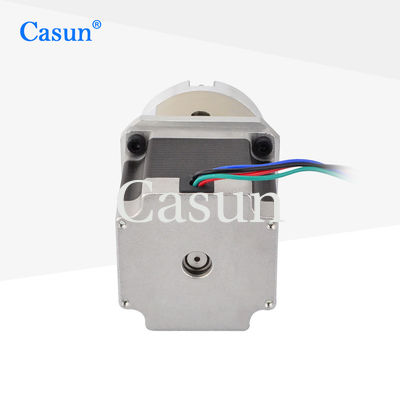

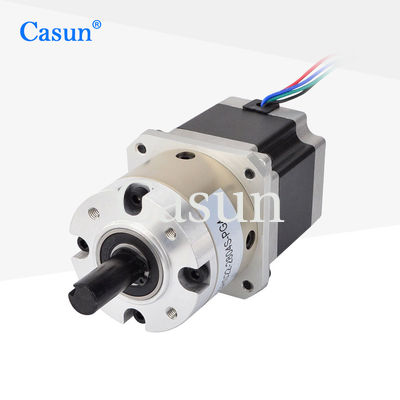

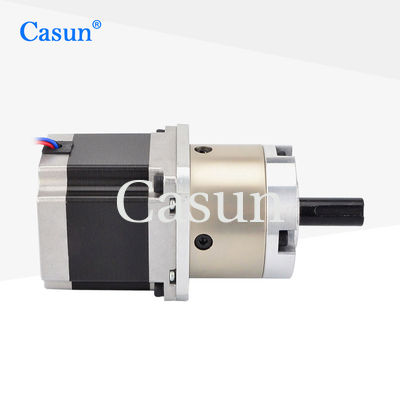

NEMA23 Rapporto 4/1 Motore passo-passo a cambio planetario con cambio per braccio meccanico CNC

NEMA23 Rapporto 4/1 Motore passo-passo a cambio planetario con cambio per braccio meccanico CNC

Marchio:	Casun
Numero di modello:	57SHD4425-4G
moq:	1 pz
Prezzo:	$22.49-$27
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Corpo:

54 mm

Coppia di mantenimento:

1.25N.m.

Corrente nominale:

2.8A

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo con cambio planetario ad alta coppia

NEMA23 Motore passo a passo con cambio planetario

Descrizione di prodotto

Motor passo-passo con riduttore epicicloidale NEMA23 Rapporto 4/1 per braccio meccanico CNC

Il motore passo-passo stesso ha la caratteristica del controllo ad anello aperto, che può ottenere un controllo preciso dell'angolo di passo. Il motore passo-passo decelerato può fornire una forza sufficiente per azionare carichi pesanti senza causare sovraccarico o stallo del motore.

Caratteristiche principali

Sono offerte versioni unipolari o bipolari
Fornisce molteplici certificazioni internazionali per dispositivi elettrici e high-tech
I nostri prodotti sono coperti da una garanzia di dieci anni, per la tua tranquillità
Le soluzioni su misura sono il nostro punto di forza
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	57 mm
Numero di fasi	2 fasi
Corrente nominale	2,8 A
Coppia di mantenimento	1250 mN.m
Resistenza	0,9 Ω
Induttanza	2,5 mH
Inerzia del rotore	260 g-cm²
Peso del motore	1,1 kg
Rapporto di riduzione del cambio	4,25:1
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ω a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Cambio

Materiale dell'alloggiamento	Metallo
Cuscinetto all'uscita	Cuscinetti a sfera
Carico radiale massimo (12 mm dalla flangia)	≤250N
Carico assiale massimo dell'albero	≤100N
Gioco radiale dell'albero (vicino alla flangia)	≤0,08 mm
Gioco assiale dell'albero	≤0,4 mm
Gioco di ritorno a vuoto	≤2,5°

Sottomodelli

Lunghezza motore	Lunghezza del cambio	Rapporto	Efficienza
41 mm	48 mm	3,6	90%
54 mm	60 mm	12,96	80%
76 mm	72 mm	46,66	70%
83 mm	72 mm	55,08	70%
100 mm	72 mm	65,025	70%

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Cambio

Albero

Richiedi un preventivo
