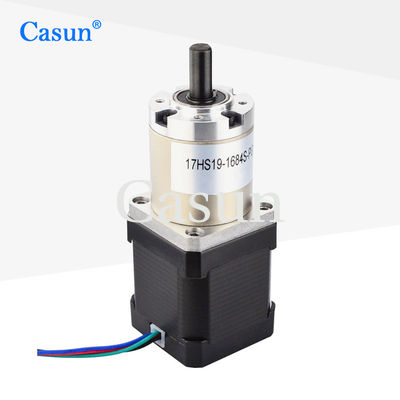

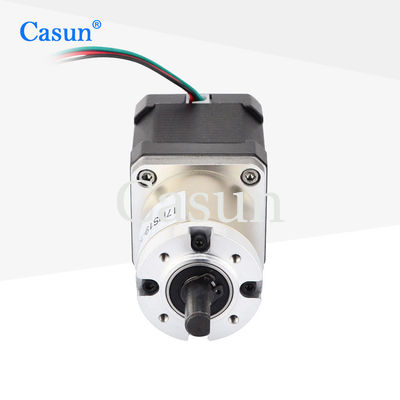

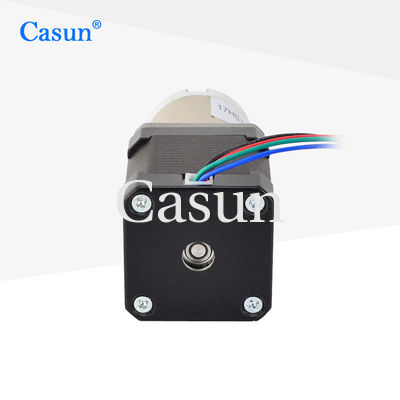

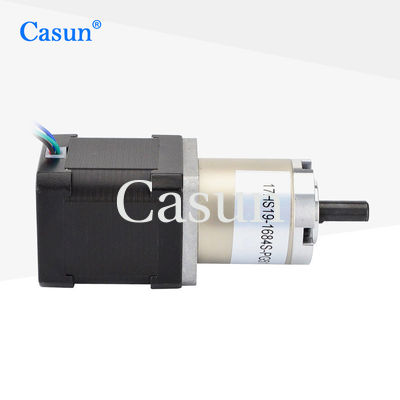

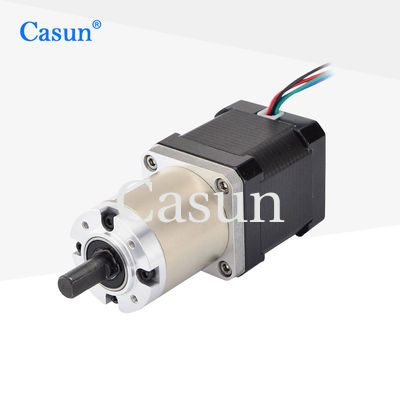

NEMA17 Rapporto 99,5/1 Motore passo-passo a cambio planetario 0.44mN.m Per braccio robot CNC

NEMA17 Rapporto 99,5/1 Motore passo-passo a cambio planetario 0.44mN.m Per braccio robot CNC

Marchio:	Casun
Numero di modello:	42SHD4419-100G
moq:	1pc
Prezzo:	$16.49-$24.14
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

CE,ROHS,ISO

Torsione di tenuta:

440mN.m

Cavi di piombo:

Distanze:

48 mm

Corrente nominale:

1.68A

Voltaggio nominale:

12V

Rapporto di riduzione dell'ingranaggio:

99.5:1

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

0.44mN.m Motore passo a passo con cambio planetario

Motore passo-passo a cambio planetario

NEMA17 Motore passo a passo a cambio planetario

Descrizione di prodotto

I motori passo a passo possono essere programmati per ottenere un controllo complesso del movimento, fornendo flessibilità per l'automazione e la tecnologia robotica.

I motori passo a passo possono sopportare grandi carichi in un breve periodo di tempo, il che dà loro un vantaggio in situazioni in cui devono sopportare grandi carichi.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Offriamo servizi personalizzati e accettiamo la produzione a contratto. !
Offrire una varietà di certificazioni internazionali per le tecnologie avanzate e gli apparecchi del settore elettronico
Specialista professionale in soluzioni per il sistema di trasmissione
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68 A
Torsione di tenuta	440 mNm
Resistenza	1.65 mm
Induttanza	20,8 mH
Inerzia del rotore	38 g-cm2
Peso del motore	00,56 kg
Rapporto di riduzione degli ingranaggi	99.5:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA17 Rapporto 99,5/1 Motore passo-passo a cambio planetario 0.44mN.m Per braccio robot CNC 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
