Rapporto di riduzione del cambio motore passo a passo NEMA 23 per elettrodomestici di automazione elettrodomestici medici

Rapporto di riduzione del cambio motore passo a passo NEMA 23 per elettrodomestici di automazione elettrodomestici medici

Marchio:	Casun
Numero di modello:	23HS30-2804S-PG4
moq:	1 pz
Prezzo:	$27.38.38-$30.38
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

2.8Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

76 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

NEMA 23 Motore passo a passo a cambio planetario

Apparecchiature mediche Motore passo a passo a cambio planetario

Automatizzazione Motore passo passo a cambio planetario

Descrizione di prodotto

NEMA 23 Motore passo a passo a cambio planetario

Rapporto di riduzione degli ingranaggi 4:1 per automazione, elettrodomestici e applicazioni mediche

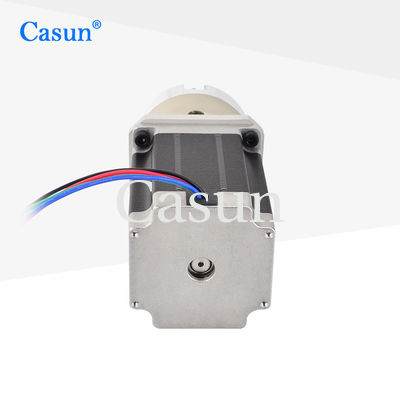

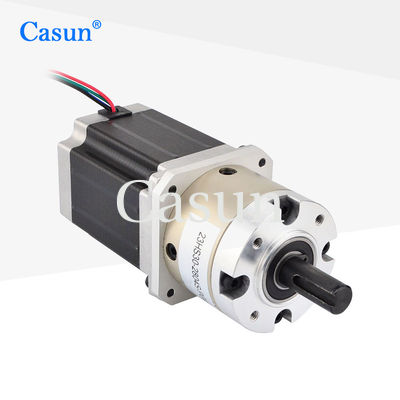

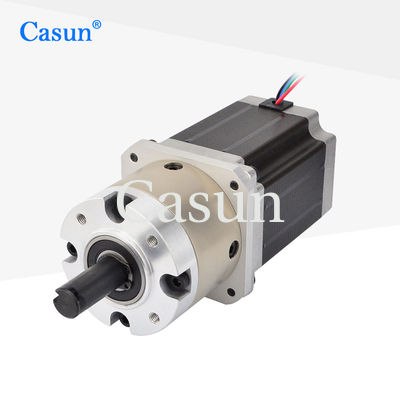

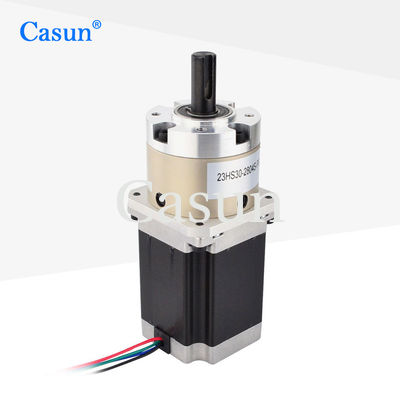

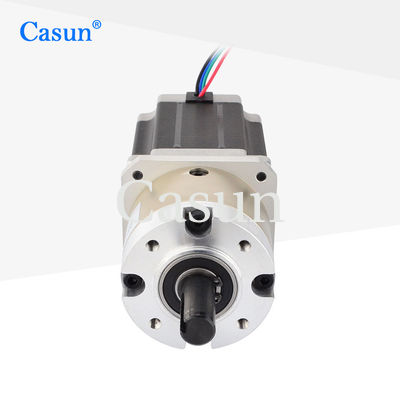

Visualizzazione del prodotto

La progettazione integrata del motore e del riduttore consente di risparmiare spazio, di ridurre i componenti esterni della trasmissione e di agevolare l'installazione e la manutenzione.di una lunghezza non superiore a 50 mm, robot, apparecchiature di automazione e strumenti di precisione.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Fornire soluzioni su misura e aperte alle collaborazioni OEM
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Soluzioni ad alta coppia e di alta precisione

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8Amp
Torsione di tenuta	1.89N.m.
Resistenza	1.13Ω
Induttanza	50,6 mH
Inerzia del rotore	460 g-cm2
Peso del motore	10,4 kg
Rapporto di riduzione degli ingranaggi	4.25:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		13.76
60 mm		19.2
35 mm	26.8	42.7 mm	80%
51 mm	71 mm	99.5 mm	70%
139 mm

Disponibile

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze.

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili:

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
