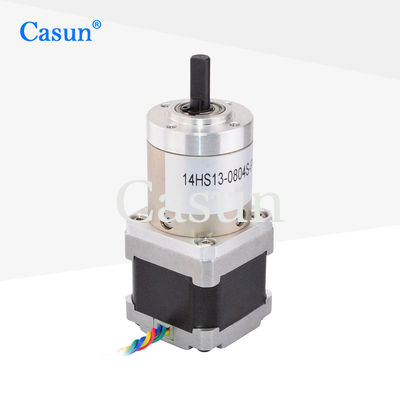

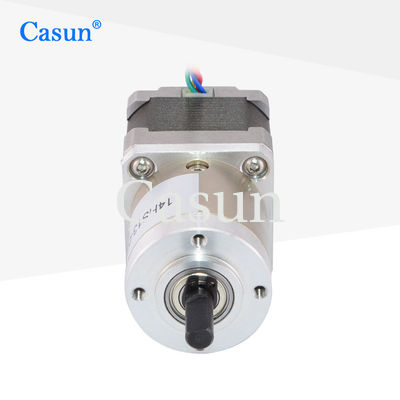

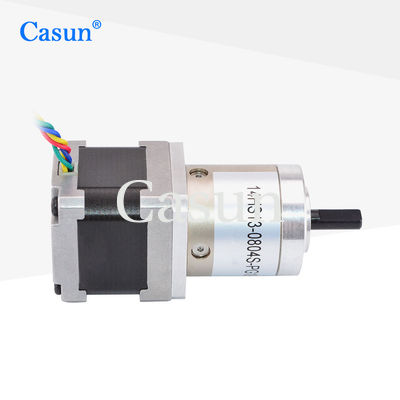

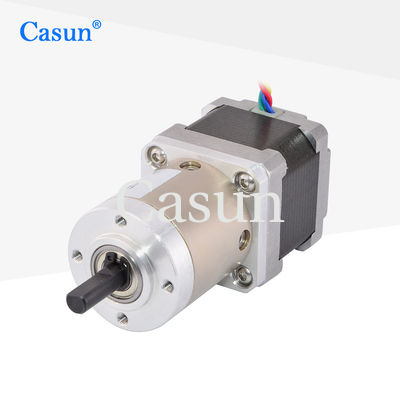

NEMA 14 Motore passo a passo a doppio albero con cambio 19/1 353528mm

NEMA 14 Motore passo a passo a doppio albero con cambio 19/1 353528mm

Marchio:	Casun
Numero di modello:	14HS13-0804S-PG19
moq:	1pc
Prezzo:	$18.9-$24
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

CE,ROHS,ISO

Rapporto di ingranaggi:

1:19.2

Torsione di tenuta:

180mN.m

Cavi di piombo:

4 fili

Corrente nominale:

1.0A

Angolo di passo:

10,8°

Peso:

0.36KG

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Evidenziare:

Motore a doppio albero NEMA 14 stepper

Motore a passo NEMA 14 personalizzabile

1.0A NEMA 14 Motore passo a passo

Descrizione di prodotto

Il motore passo-passo di decelerazione può muoversi ad un angolo passo fisso per ottenere un controllo di posizionamento preciso.

Il motore passo-passo di decelerazione può fornire caratteristiche di accelerazione e decelerazione fluide durante l'avvio e la sosta,evitare forze di impatto istantanee e proteggere la struttura meccanica e il carico.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Accettazione della fabbricazione contrattuale
Disponibile in versioni a singolo o doppio albero
Entro 48 ore, uno dei nostri ingegneri vi contatterà con l'opzione migliore.
Abbiamo una comprovata esperienza di successo, servendo oltre 800 clienti in Cina negli ultimi 12 anni.

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	35 mm
Numero di fasi	Fase 2
Corrente nominale	1.0 A
Torsione di tenuta	180 mNm
Resistenza	6.8 mm
Induttanza	10 mH
Inerzia del rotore	180 g-cm2
Peso del motore	00,4 kg
Rapporto di riduzione degli ingranaggi	19.2:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo

Cuscinetti di uscita: cuscinetti a sfera

Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N

Max.Trasferimento assiale dell'albero: ≤ 30N

Disposizione radiale dell'albero (vicino alla flange): ≤ 0,06 m

Disegno assiale dell'albero: ≤ 0,3 mm

Risposta negativa a carico nullo:≤1,5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
26 mm 34 mm 40 mm	29.1 mm	3.71	90%
		5.18
	36.8 mm	13.76	80%
		19.2
		26.8
	44.6 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 14 Motore passo a passo a doppio albero con cambio 19/1 35*35*28mm 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
