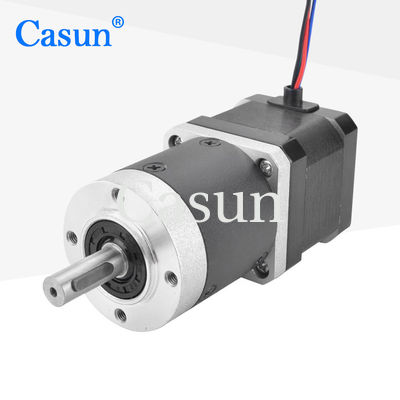

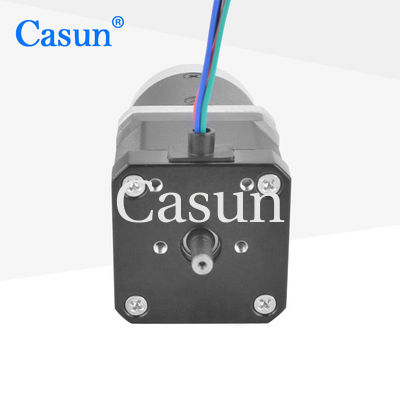

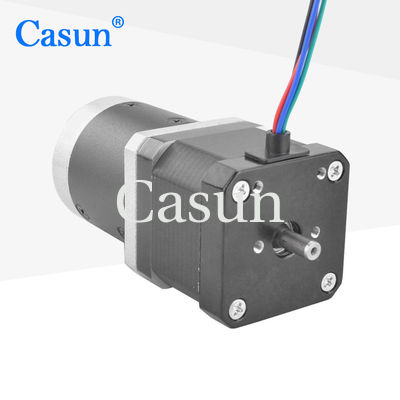

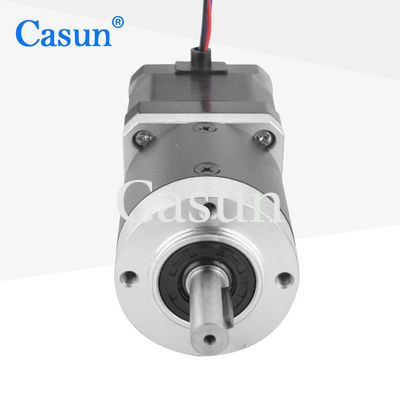

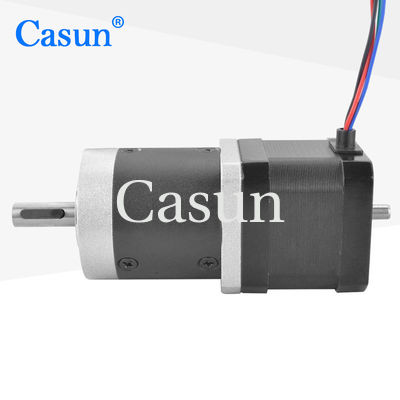

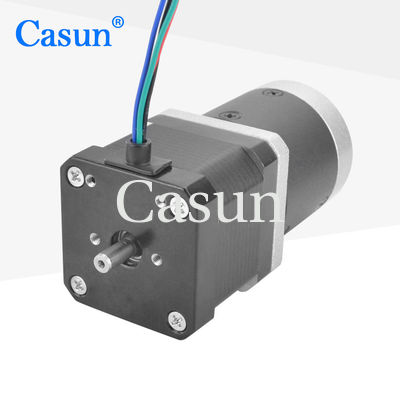

NEMA 17 rapporto 50/1 riduttore di marcia planetaria motore passo-passo a marcia per veicolo intelligente

NEMA 17 rapporto 50/1 riduttore di marcia planetaria motore passo-passo a marcia per veicolo intelligente

Marchio:	Casun
Numero di modello:	42SHD4229-50PLSH
moq:	1pc
Prezzo:	$24-$27
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

CE,ROHS,ISO

Parole chiave:

Motore passo a passo innestato

Voltaggio:

CC 2.8V

Peso:

00,9 kg

Angolo di punto (gradi):

1.8 gradi

Rapporto:

50:1

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo con ingranaggi per veicoli intelligenti

Motore passo-passo con riduttore di marcia planetaria

Il NEMA 17 ha innestato il motore passo a passo

Descrizione di prodotto

I motori passo-passo a decelerazione hanno un'elevata affidabilità a causa della loro struttura meccanica relativamente semplice e dei bassi costi di manutenzione.

Il riduttore può assorbire efficacemente le vibrazioni e gli urti generati durante il funzionamento del motore passo a passo.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Ogni modello di motore passo è adatto a varie applicazioni
Disponibile in versioni a singolo o doppio albero
Offriamo servizi personalizzati e accettiamo contratti di produzione
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68Amp
Torsione di tenuta	390 mN.m.
Resistenza	1.65 ohm
Induttanza	3.2 mH
Inerzia del rotore	57 g-cm2
Peso del motore	00,9 kg
Rapporto di riduzione degli ingranaggi	50:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 17 rapporto 50/1 riduttore di marcia planetaria motore passo-passo a marcia per veicolo intelligente 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
