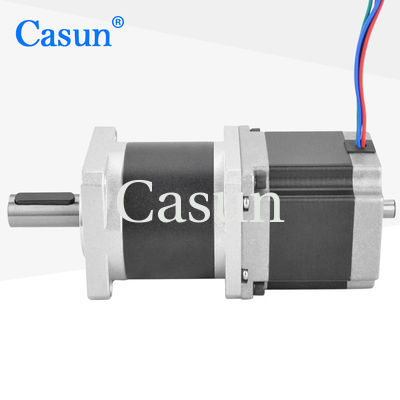

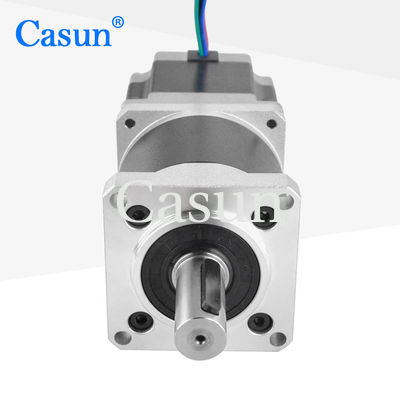

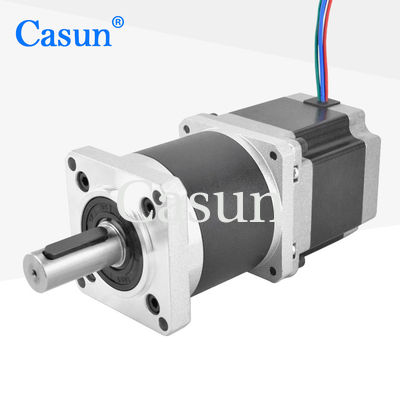

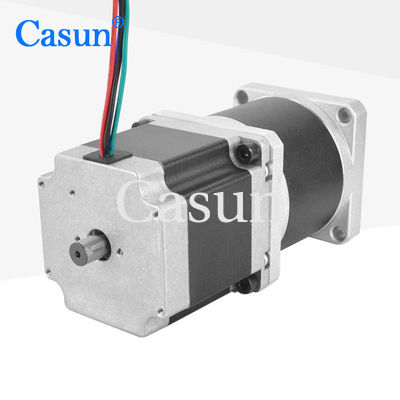

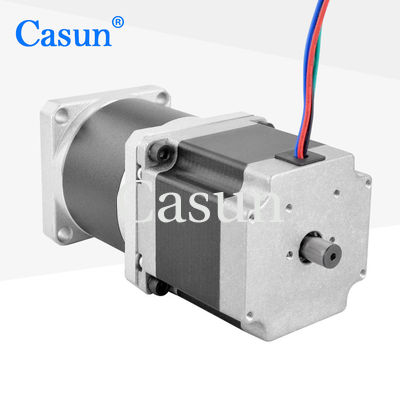

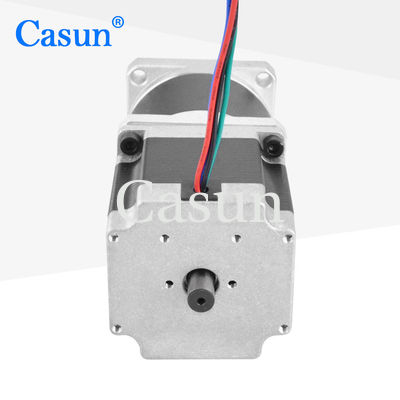

575754mm NEMA 23 Motore a passo di ingranaggi planetari doppio albero 50/1 per la macchina di estrusione

575754mm NEMA 23 Motore a passo di ingranaggi planetari doppio albero 50/1 per la macchina di estrusione

Marchio:	Casun
Numero di modello:	57SHD4425-50PLSH
moq:	1pc
Prezzo:	$26.46-$29.46
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

CE,ROHS,ISO

Parole chiave:

Motore passo a passo innestato

Forza di coppia di torsione:

1.02N.m.

Angolo di punto (gradi):

1.8 gradi

Rapporto:

50:1

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

NEMA 23 Motore a passo di ingranaggio planetario

Motore a passo a doppio albero di ingranaggi planetari

Descrizione di prodotto

Il riduttore riduce la velocità di uscita del motore attraverso meccanismi come ingranaggi o ingranaggi a vermi, aumentando proporzionalmente la coppia di uscita.

Il motore passo-passo a decelerazione ha una struttura semplice, una manutenzione relativamente facile e un'elevata affidabilità.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Fornire un'elevata coppia e precisione
Disponibile in versioni a singolo o doppio albero
Specialista in soluzioni professionali per il sistema di propulsione
Fornire vari accreditamenti internazionali per i settori tecnologico ed elettronico

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8Amp
Torsione di tenuta	1020 mN.m
Resistenza	0.9 0hm
Induttanza	2.5 mH
Inerzia del rotore	260 g-cm2
Peso del motore	-kg
Rapporto di riduzione degli ingranaggi	50:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

57*57*54mm NEMA 23 Motore a passo di ingranaggi planetari doppio albero 50/1 per la macchina di estrusione 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
