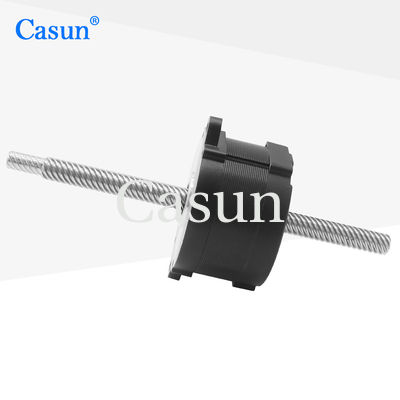

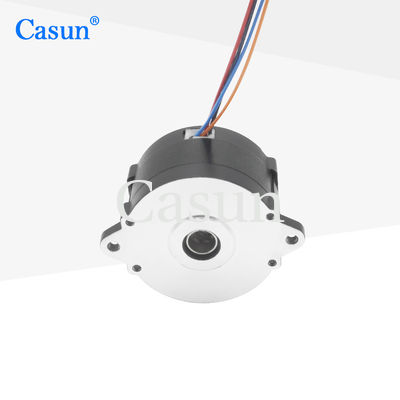

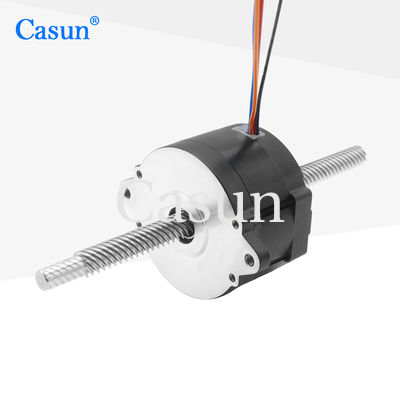

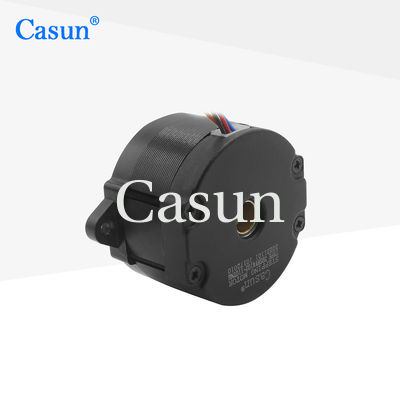

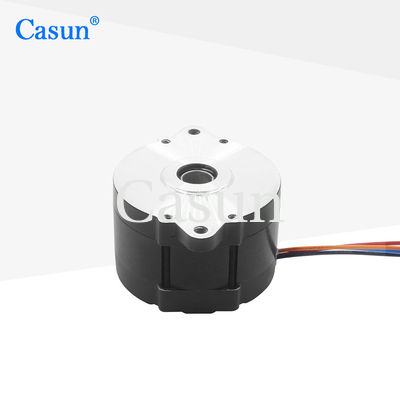

Pancake NEMA 16 motore passo a passo 26 mm corpo 0,5A 0,1N.m per strumento di precisione

Pancake NEMA 16 motore passo a passo 26 mm corpo 0,5A 0,1N.m per strumento di precisione

Marchio:	Casun
Numero di modello:	39SHY4102-110TNH
moq:	1 pz
Prezzo:	$9.68-13.46
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corpo:

26 mm

Angolo del passo:

1,8°

Coppia di mantenimento:

100mN.m

Numero della fase:

Albero di uscita:

Fusoliera

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

0.5A Pancake NEMA 16 Motore a gradini

26 mm Pancake NEMA 16 stepper motor

Motore passo a passo del NEMA 16

Descrizione di prodotto

Motore passo-passo NEMA 16 Pancake, corpo da 26 mm, 0,5 A, 0,1 N.m per strumenti di precisione

La forma appiattita offre una maggiore superficie, il che è vantaggioso per la dissipazione del calore del motore, migliorandone così l'efficienza e la durata. Il design piatto aiuta a ridurre le vibrazioni meccaniche, abbassando così il rumore di lavoro.

Caratteristiche principali

Sono offerte versioni unipolari o bipolari
Dieci anni di garanzia e acquista con fiducia
Le soluzioni su misura sono il nostro punto di forza
Esperto stagionato in soluzioni di trasmissione
Cerchiamo rivenditori! Offriamo servizi personalizzati e produzione su contratto

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	39 mm
Numero di fasi	2 fasi
Corrente nominale	0,5 A
Coppia di mantenimento	100 mN.m
Resistenza	100 MΩ min.
Induttanza	6,5 mH
Inerzia del rotore	15 g.cm²
Peso del motore	26 mm
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100 MΩ a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Curve di coppia

Scarica le schede tecniche delle curve di coppia per caratteristiche di prestazioni dettagliate.

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Richiedi un preventivo personalizzato

Fai clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Richiedi un preventivo
