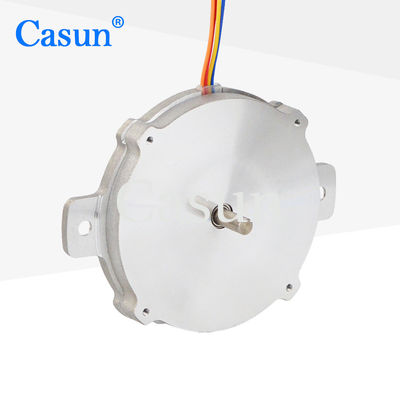

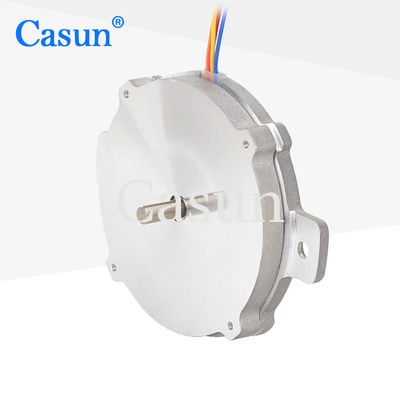

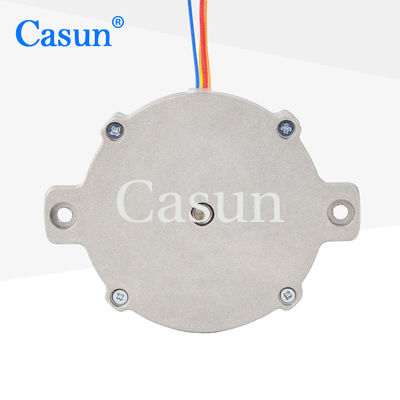

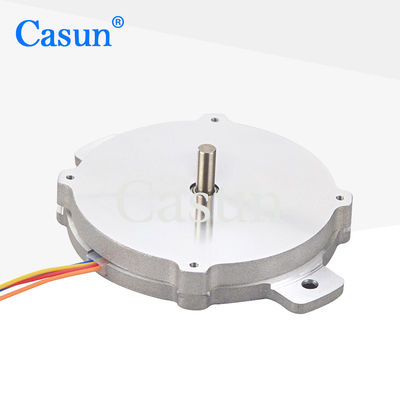

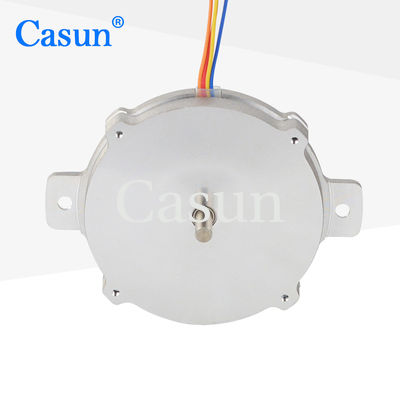

NEMA 23 motore passo-passo ultra sottile veloce accelerazione per FUJI XPF accessori YAMAHA

NEMA 23 motore passo-passo ultra sottile veloce accelerazione per FUJI XPF accessori YAMAHA

Marchio:	Casun
Numero di modello:	57SHY4001-10S
moq:	1 PC
Prezzo:	$12.3-$13.84
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Corpo:

9.6mm

Corrente nominale:

0.8A

Tensione nominale:

2.8V

Massa:

75 g

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo YAMAHA

FUJI XPF accessori motore passo a passo

NEMA 23 motore a passo ultra sottile

Descrizione di prodotto

I motori passo-passo sottili e piatti sono di dimensioni e struttura compatte, rendendoli facili da integrare in spazi limitati.

Le macchine sono ampiamente utilizzate in vari settori come stampanti, scanner, apparecchiature di automazione, robot, apparecchiature mediche, ecc.

Caratteristiche:

Disponibili versioni bipolari o unipolari
I nostri prodotti offrono un'alta coppia e precisione
Il nostro processo di produzione è supportato da ricerche e sviluppi professionali
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	0.8A
Torsione di tenuta	60 mN.m.
Resistenza	3.5 om
Induttanza	10,8 mH
Inerzia del rotore	15 g-cm2
Peso del motore	75 g
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Numero di modello	Angolo di passo ((°)	Voltaggio nominale ((V)	Corrente nominale (A)	Resistenza di fase ((Ω)	Induttanza di fase (mH)	Torsione di tenuta (kg.cm)	Torsione di arresto ((g.cm Max)	Inerzia del rotore (g.cm2)	Lunghezza del motore (mm)	Peso del motore ((Kg)
57SHY4001-2A	10,8°	2.8V	0.8A	3.5 ohm	10,8 mH	60 mN.m.	8mN.m	15	57	0.075
57SHY4301-2A-0	10,8°	2.28V	1.2A	1.9 ohm	1.2mH	125 mN.m	8mN.m	18	57	0.09
57SHY4001-10K	10,8°	2.8V	0.8A	3.5 ohm	10,8 mH	60 mN.m.	8mN.m	15	57	0.075
57SHY4001-10S	10,8°	2.8V	0.8A	3.5 ohm	10,8 mH	60 mN.m.	8mN.m	15	57	0.075
57SHY4604-21A	10,8°	14V	1A	14 ohm	30 mH	690 mN.m.	30 mN.m.	120	57	0.52

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 23 motore passo-passo ultra sottile veloce accelerazione per FUJI XPF accessori YAMAHA 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
