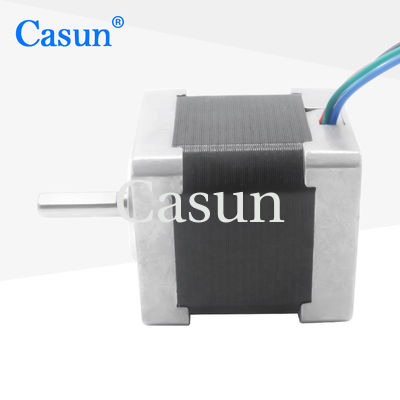

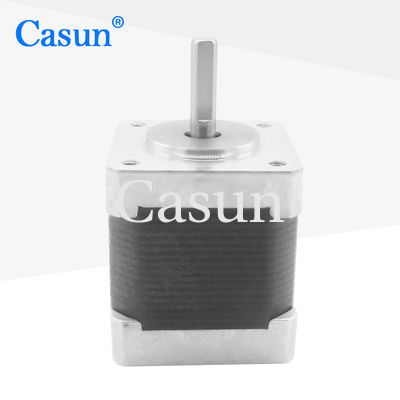

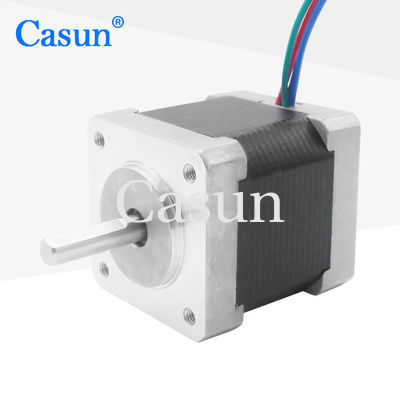

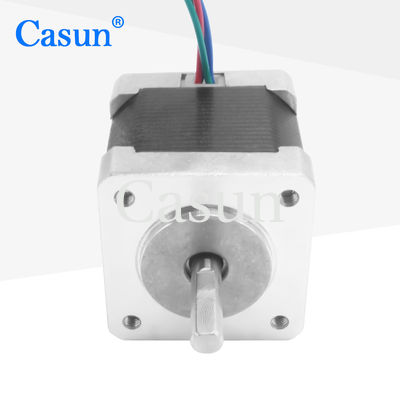

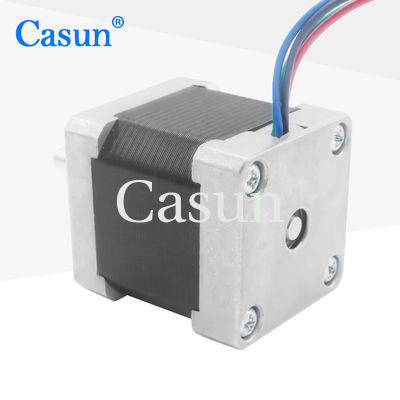

220mN.m Motore a passo ibrido 1.0A 5V 1,8 gradi quattro fili

220mN.m Motore a passo ibrido 1.0A 5V 1,8 gradi quattro fili

Marchio:	Casun
Numero di modello:	35SHD4807-20Z
moq:	1pc
Prezzo:	$23.94-$28.34
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angolo di passo:

10,8°

Tensione nominale:

Coppia di torsione del dente d'arresto:

18mN.m

Corrente nominale:

1.0A

Torsione di tenuta:

220mN.m

Massa:

0.21 kg

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

1.0A Motore a passo ibrido

Un motore passo a passo ibrido da 1

8 gradi

Descrizione di prodotto

Nema14 35X35MMMotore stepper ibrido

La serie di motori stepper ibridi da 35 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	35 mm
Numero di fasi	Fase 2
Corrente nominale	1 Amp
Torsione di tenuta	220 mN.m
Resistenza per fase	5Ω
Induttanza	6.5mH
Inerzia del rotore	18 g-cm2
Peso del motore	0.21 kg
Torsione di frenata	18mN.m
Classe di isolamento	Classe B

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Sotto-modelli

Lunghezza del corpo	coppia massima
20 mm	80 mN.m
23 mm	120mN.m
26 mm	160mN.m
27 mm	220mN.m
30 mm	220mN.m
34 mm	250mN.m
40 mm	280mN.m
50 mm	330mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

220mN.m Motore a passo ibrido 1.0A 5V 1,8 gradi quattro fili 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
