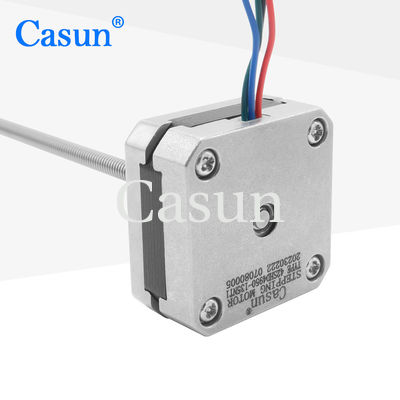

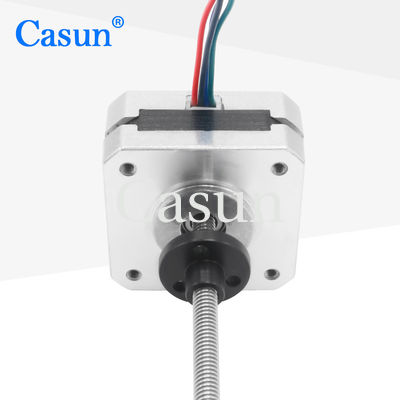

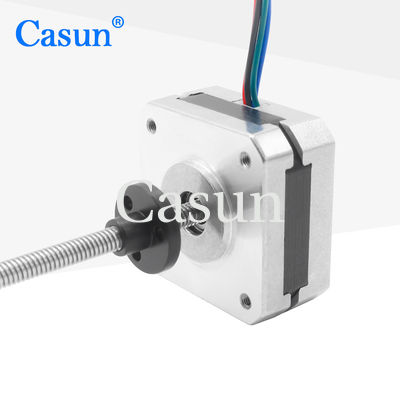

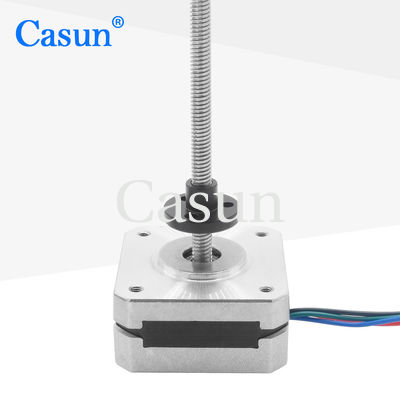

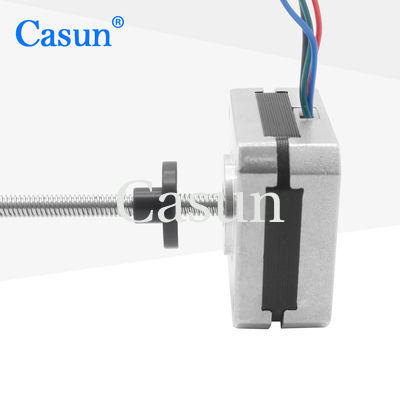

NEMA 17 Motore passo-passo in cattività corpo ultra-sottile da 20 mm 1.0A 0.13N.m per strumento di precisione

NEMA 17 Motore passo-passo in cattività corpo ultra-sottile da 20 mm 1.0A 0.13N.m per strumento di precisione

Marchio:	Casun
Numero di modello:	42SHD4950-135NT1
moq:	1pc
Prezzo:	$9.68-$14
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Corpo:

20 mm

Peso:

0.14 kg

Diametro dell'albero:

Tr5*2

Corrente di velocità:

1.0A

Fase:

personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

0.13N.m NEMA 17 motore passo a passo

1.0A NEMA 17 motore passo-passo

Descrizione di prodotto

Può generare direttamente un movimento lineare senza la necessità di dispositivi di conversione aggiuntivi, semplificando la struttura meccanica.

Cambiando la frequenza dell'impulso, la velocità di movimento della vite può essere facilmente regolata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Il nostro team di ingegneri garantisce il contatto entro 48 ore per presentare la soluzione ottimale
Reclutando distributori entusiasti!
Ogni modello di motore passo è adattabile a varie applicazioni
Siamo specializzati in soluzioni di trasmissione professionali.

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.0A
Torsione di tenuta	130 mNm
Resistenza	3.5 mm
Induttanza	4.5 mH
Inerzia del rotore	15 g-cm2
Peso del motore	0.14 kg
Vattone a piombo	Tr5X2
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 17 Motore passo-passo in cattività corpo ultra-sottile da 20 mm 1.0A 0.13N.m per strumento di precisione 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
