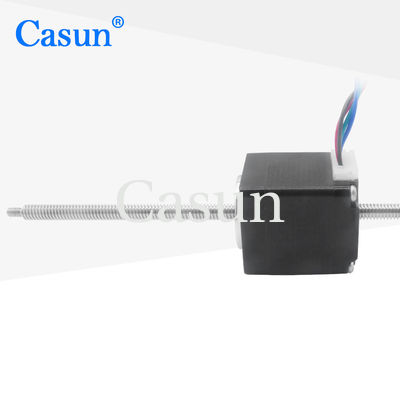

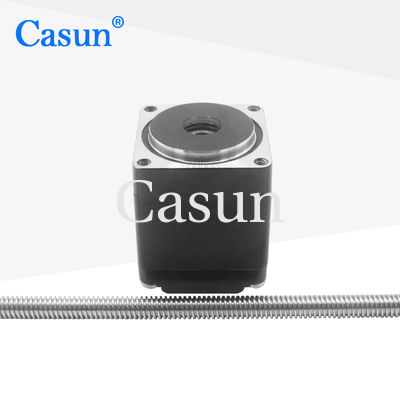

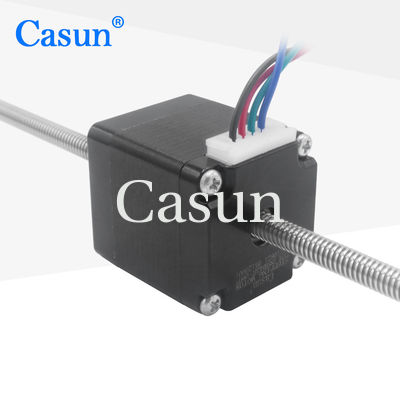

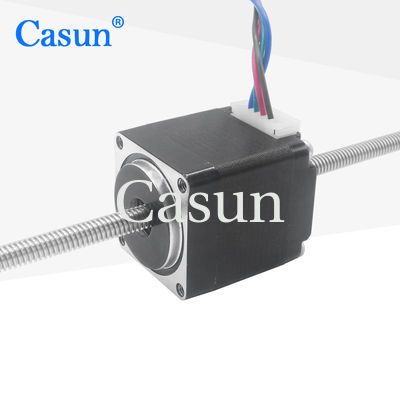

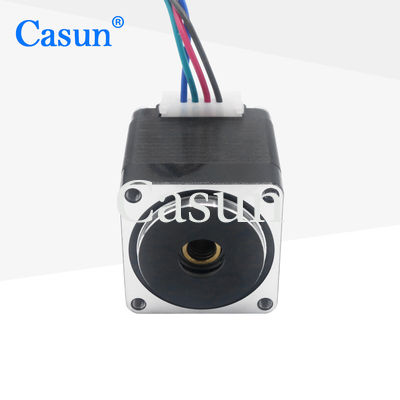

Motore passo a passo Nema 11 non incastrato 1,8 gradi 282833mm 0,8A per strumento di precisione

Motore passo a passo Nema 11 non incastrato 1,8 gradi 282833mm 0,8A per strumento di precisione

Marchio:	Casun
Numero di modello:	28SHD4207-188TT
moq:	1 pz
Prezzo:	$9.94-$15
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.8Amp

Coppia di mantenimento:

80mN.m

madrevite:

Tr5×2

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Strumento di precisione Nema 11 motore passo a passo

Motore a passo Nema 11 non in cattività

1.8 gradi Nema 11 motore passo

Descrizione di prodotto

Motore passo-passo Nema 11 non captive, 1,8 gradi, 28x28x33mm, 0,8A per strumenti di precisione

Non è richiesto alcun sistema di feedback, il che semplifica il sistema di progettazione e controllo, riducendo costi e complessità. In grado di fornire un movimento lineare affidabile in varie applicazioni.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Servizi personalizzati e produzione su contratto disponibili
Approvato CE e RoHS
Si cercano distributori

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	28mm
Numero di fasi	2 fasi
Corrente nominale	0,8 Ampere
Coppia di mantenimento	80mN.m
Resistenza	5,8 ohm
Induttanza	4,1mH
Inerzia del rotore	9g-cm²
Peso del motore	0,12kg
Vite di comando	Tr5x2
Connessione	Bipolare

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0,02Max. (carico 450g)
Gioco assiale dell'albero	0,08Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13N.m	1,8°	20mm	Albero a D - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Albero a D - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Albero a D - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Albero a D - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Albero a D - 24mm	2,1A

Servizi di personalizzazione

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti.

Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi di collegamento con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i vostri requisiti.

Richiedi un preventivo
