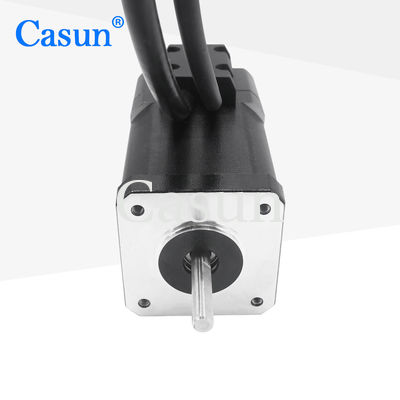

42X42X60mm 1.8 Grado 2 Fase 0.86Nm Con Motore Stepper Nema 17 a ciclo chiuso

42X42X60mm 1.8 Grado 2 Fase 0.86Nm Con Motore Stepper Nema 17 a ciclo chiuso

Marchio:	Casun
Numero di modello:	42SHD4806-24BQH
moq:	1 pz
Prezzo:	$20-$28
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Attuale:

1.5a

Coppia di mantenimento:

0,86 Nm

Angolo del passo:

1,8 gradi

Fase:

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

0.86Nm a ciclo chiuso

Motore passo-passo a ciclo chiuso a 2 fasi

1.8 gradi di moto passo a passo a ciclo chiuso

Descrizione di prodotto

Motore passo-passo a circuito chiuso Nema 17 da 42X42X60mm, 1,8 gradi, 2 fasi, 0,86Nm

Panoramica del prodotto

Gli utenti possono regolare parametri come angolo di passo, velocità e accelerazione in base alle esigenze specifiche. Sia nei settori industriale, medico o della ricerca scientifica, può fornire prestazioni affidabili e possibilità di applicazione flessibili.

Versioni bipolari o unipolari disponibili
Molteplici certificazioni internazionali
Disponibile in versione ad albero singolo o doppio
Il nostro team di ingegneri ti contatterà entro due giorni lavorativi per presentare la soluzione ottimale
Garanzia decennale e acquista con fiducia

Dimensioni

Specifiche del motore

Parametro	Valore
Angolo di passo	1,8°
Dimensioni del telaio	42 mm
Numero di fasi	2 fasi
Corrente nominale	1,5 A
Coppia di mantenimento	860 mN.m
Resistenza	3,5 Ω
Induttanza	9,0 mH
Inerzia del rotore	102 g-cm²
Peso del motore	0,62 kg
Impulsi dell'encoder	2500
Connessione	Bipolare

Specifiche operative

Specifiche del motore

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Specifiche dell'encoder

Tensione	5V
Uscita	A + A - B + B - Z + Z -

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza	Tipo di albero	Corrente nominale
42SHD4950	0,13N.m	1,8°	20mm	Albero a D - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Albero a D - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Albero a D - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Albero a D - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Albero a D - 24mm	2,1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero
