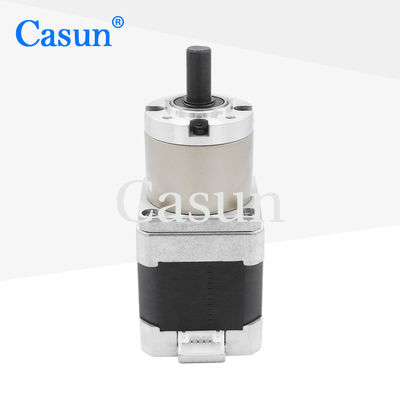

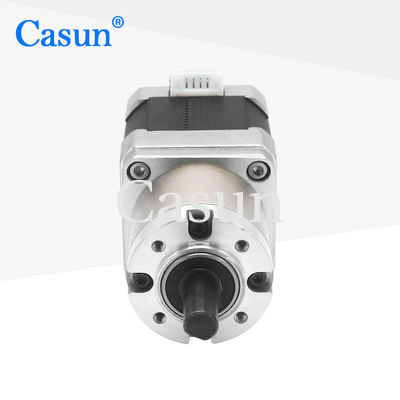

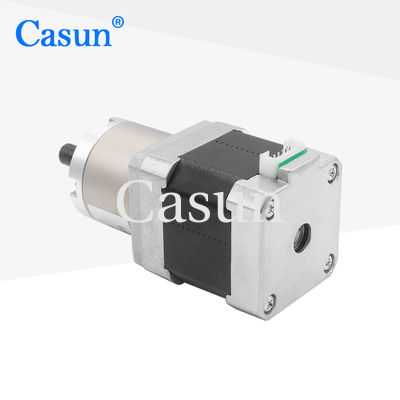

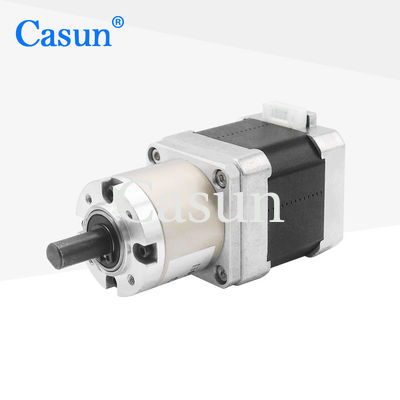

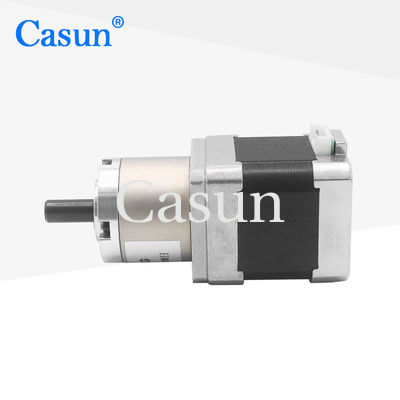

NEMA 17 Economy Planetary Stepper Motor Gear 48mm Corpo per fai da te CNC

NEMA 17 Economy Planetary Stepper Motor Gear 48mm Corpo per fai da te CNC

Marchio:	Casun
Numero di modello:	42SHD0404-27G
moq:	1pc
Prezzo:	$26.46-$29.46
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

1.5A

Torsione di tenuta:

5.4N.m

Tensione nominale:

3.0V

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Casella degli ingranaggi:

1:27

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo planetario del NEMA 17

Motore a passo planetario CNC fai da te

Motore a passo planetario da 48 mm

Descrizione di prodotto

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Offrire "multiplici certificazioni internazionali" alle attrezzature dell'industria ad alta tecnologia e dell'industria elettronica
Offrire servizi personalizzati

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.5 A
Torsione di tenuta	5.4 N.m.
Resistenza	2.0 om
Induttanza	20,8 mH
Inerzia del rotore	72 g-cm2
Peso del motore	0.85 kg
Rapporto di riduzione degli ingranaggi	1:27
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 17 Economy Planetary Stepper Motor Gear 48mm Corpo per fai da te CNC 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
