Motore passo a passo della vite della palla

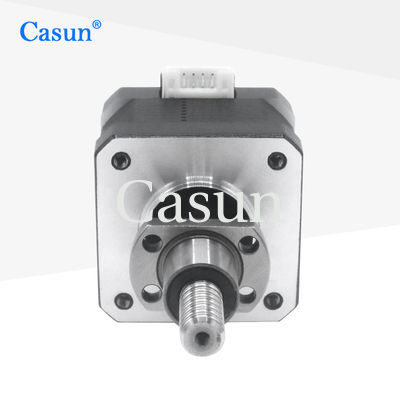

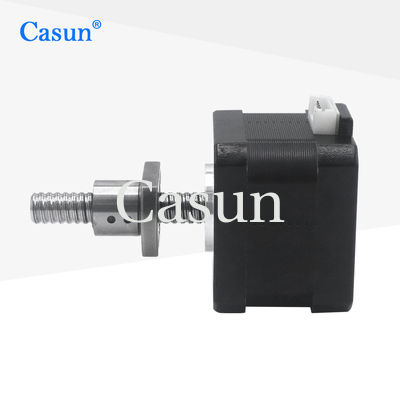

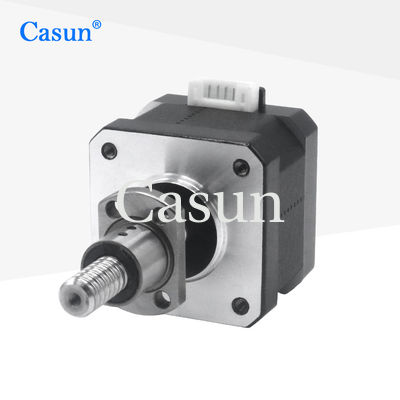

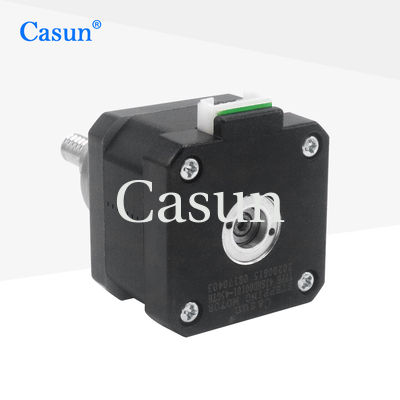

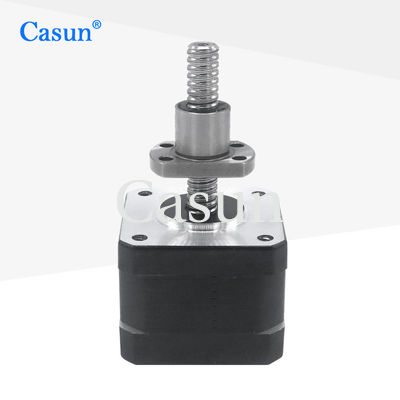

Nema 17 Motore passo a passo a vite a sfera 34mm bady 0,32Nm per stampante 3D CNC a 4 punti

Nema 17 Motore passo a passo a vite a sfera 34mm bady 0,32Nm per stampante 3D CNC a 4 punti

Marchio:	Casun
Numero di modello:	42SHD00101-45GTH
moq:	1 pz
Prezzo:	$9.68-$14
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Lunghezza della vite:

45 mm

Coppia di mantenimento:

320mN.m

Fase:

Tasso di corrente:

1.68A

Corpo:

34MM

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Vattone a sfera Nema 17 a 4 punte

34mm di Nema 17 a sfera.

0.32Nm Nema 17 Vattone a sfera

Descrizione di prodotto

Nema 17 Motore passo a passo a vite a sfera 34 mm Corpo 0,32Nm Per stampante 3D CNC 4-lead

Connesso direttamente all'albero di uscita del motore passo, senza necessità di cinture di trazione o ingranaggi aggiuntivi, riducendo la complessità e gli errori di trasmissione.linee di montaggio automatizzate, attrezzature di laboratorio, attrezzature mediche, stampanti 3D e utensili CNC.

Caratteristiche

Disponibili versioni bipolari o unipolari
Progettazione di strutture semplici e compatte per una facile installazione e manutenzione
Disponibile in versioni a singolo o doppio albero
Alta coppia e alta precisione
Forniamo servizi personalizzati e realizziamo produzione su contratto

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68A
Torsione di tenuta	320 mN.m
Resistenza	1.5 Ω
Induttanza	2.5 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.23 kg
Vattone a piombo	Vattone a sfera SFK0802
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto
Gioco radiale dell' albero	0.02Max. (450 g di carico)
Gioco assiale dell'albero	0.08 Max. (450 g di carico)
Max. Forza radiale	28N (20 mm dalla fianchetta)
Max. Forza assiale	10N

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Servizi di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Opzioni

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
