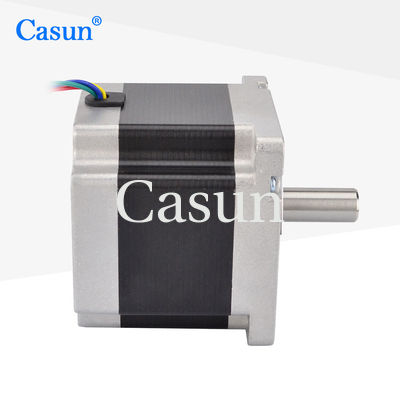

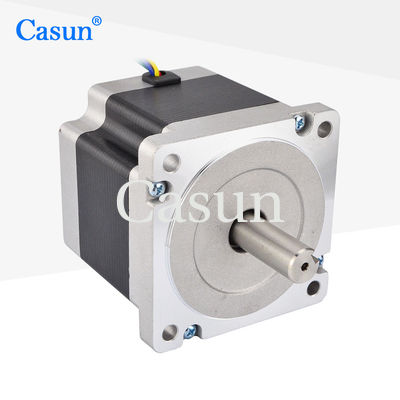

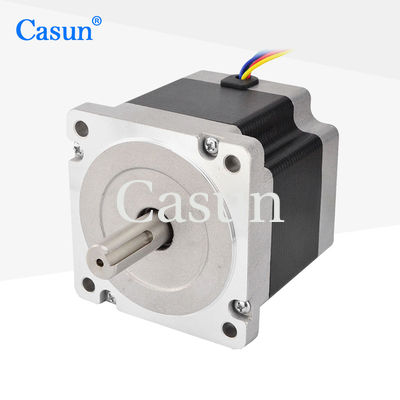

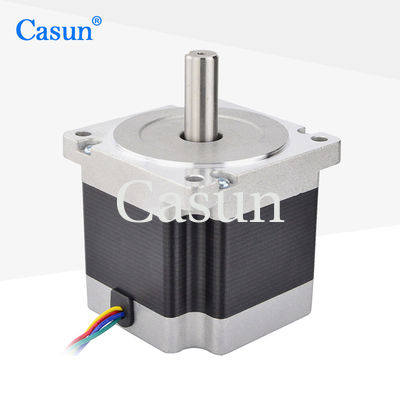

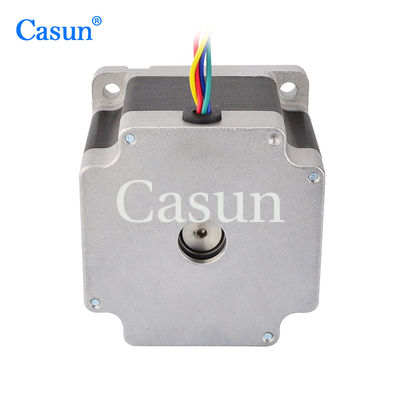

Nema 34 Bipolare 1,8 gradi motore a gradini 86x86x76mm 4N.m 4 fili per la macchina da stampa

Nema 34 Bipolare 1,8 gradi motore a gradini 86x86x76mm 4N.m 4 fili per la macchina da stampa

Marchio:	Casun
Numero di modello:	86SHD4114-37
moq:	1pc
Prezzo:	$24.92-$25.96
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

10,8°

Torsione di tenuta:

4.0N.m

Corrente:

4.0A

Lunghezza del motore:

76 mm

Fabbricazione:

Lungozza 37 mm

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

4N.m Nema 34 Bipolar Stepping Motor

86x86x76mm Nema 34 Bipolar Stepping Motor

Motore passo passo della macchina da stampa

Descrizione di prodotto

I motori passo a passo NEMA 34 possono rispondere rapidamente ai segnali di controllo e sono adatti a situazioni che richiedono un'azione rapida.

Il circuito di azionamento di un motore passo è relativamente semplice, facile da progettare e da mantenere.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Godetevi di una garanzia di dieci anni e acquistate con fiducia
Forniamo servizi su misura e accogliamo la produzione basata su contratto
Alta coppia e precisione garantite
I nostri ingegneri vi contatteranno entro 48 ore per fornire la soluzione ottimale

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	86 mm
Numero di fasi	Fase 2
Corrente nominale	4.0 A
Torsione di tenuta	4.0N.m
Resistenza	0.62 ohm
Induttanza	3.5mH
Inerzia del rotore	1000 g-cm2
Peso del motore	20,3 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	TTipo di albero	Corrente nominale
86SHD4003-32	4.0N.m	10,8°	69 mm	Fuoco chiave 32 mm	4.0A
86SHD4101-32	4.5 N.m.	10,8°	76 mm	Fuoco chiave 32 mm	4.0A
86SHD4201-37	5.6N.m.	10,8°	98 mm	Fuoco chiave 37 mm	4.0A
86SHD4314-37	6.8N.m.	10,8°	112 mm	Fuoco chiave 37 mm	5.0A
86SHD4404-37	8.0N.m	10,8°	127 mm	Fuoco chiave 37 mm	5.0A
86SHD4505-37	12.0N.m	10,8°	150 mm	Fuoco chiave 37 mm	5.5A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Nema 34 Bipolare 1,8 gradi motore a gradini 86x86x76mm 4N.m 4 fili per la macchina da stampa 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
