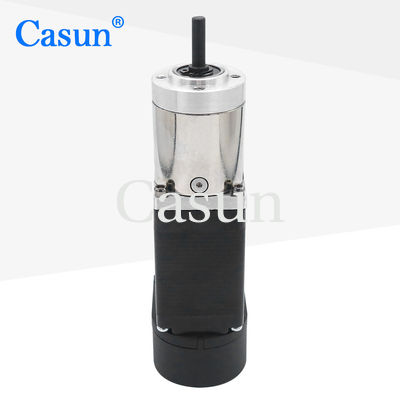

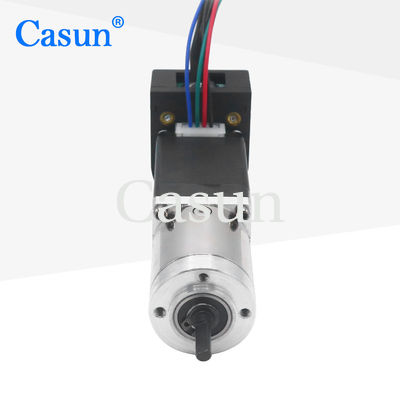

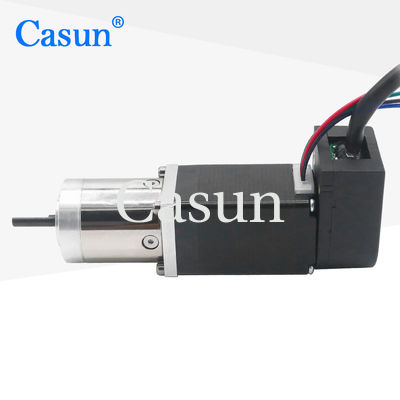

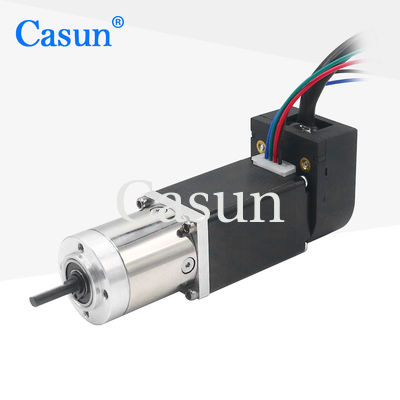

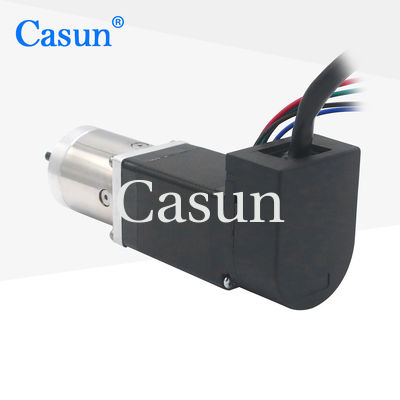

Motore passo a passo NEMA 11 ad alta coppia 282845mm 0,67A con codificatore 10 1 rapporto di riduzione

Motore passo a passo NEMA 11 ad alta coppia 282845mm 0,67A con codificatore 10 1 rapporto di riduzione

Marchio:	Casun
Numero di modello:	28SHD4401-19GQ
moq:	1pc
Prezzo:	$27.23-$30.23
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Parole chiave:

Motore passo a passo innestato

Voltaggio:

CC 4.56V

Angolo di punto (gradi):

1.8 gradi

personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Rapporto di ingranaggi:

19:1

Torsione di tenuta:

95mN.m

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo NEMA 11 ad alta coppia

motore passo NEMA 11 da 282845 mm

Descrizione di prodotto

Combinazione del controllo preciso del motore passo a passo e della capacità di feedback dell'encoder, aumentando al contempo la coppia attraverso il riduttore.

Il codificatore fornisce un feedback in tempo reale sulla posizione, che può migliorare ulteriormente la precisione di posizionamento del motore.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Ogni modello di motore passo è adattabile a varie applicazioni
Gli spacciatori sono ricercati!

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.67Amp
Torsione di tenuta	95 mN.m
Resistenza	6.8 ohm
Induttanza	4.9mH
Inerzia del rotore	9 g-cm2
Peso del motore	0.16 kg
Rapporto di riduzione degli ingranaggi	19.2:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore passo a passo NEMA 11 ad alta coppia 28*28*45mm 0,67A con codificatore 10 1 rapporto di riduzione 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
