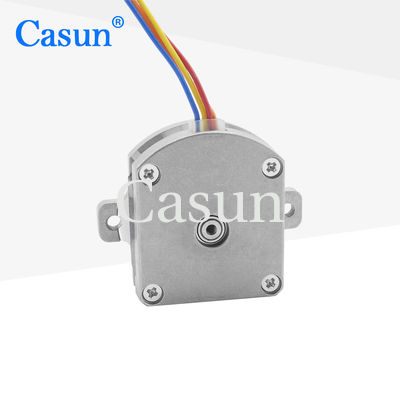

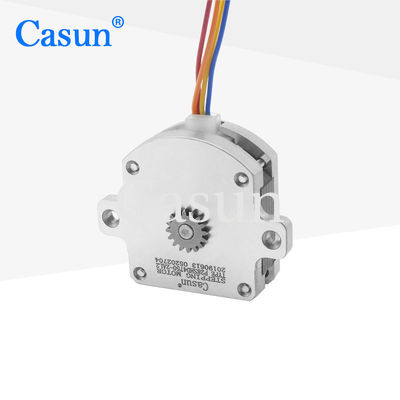

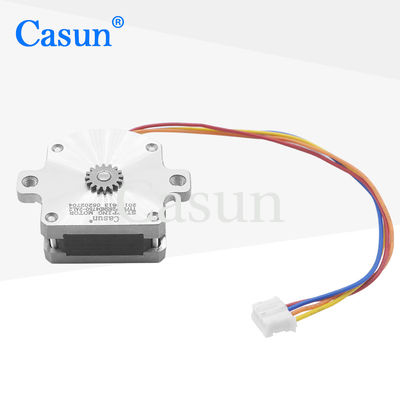

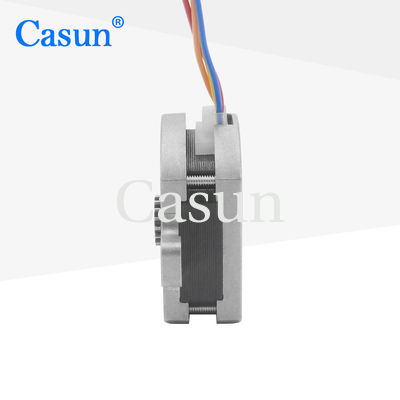

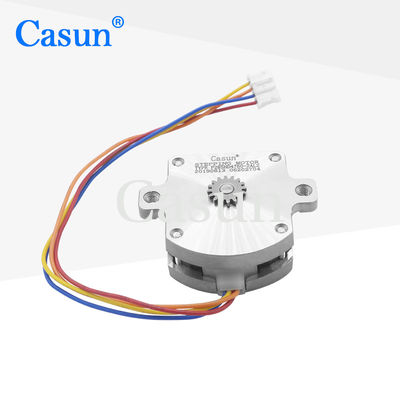

Motore passo a passo a pancake 1,8 grado 2 fase 1,55 V 13 mm per macchine SMT

Motore passo a passo a pancake 1,8 grado 2 fase 1,55 V 13 mm per macchine SMT

Marchio:	Casun
Numero di modello:	P28SHD4750-2AL2
moq:	1pc
Prezzo:	$12.3-$13.8
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente:

0.5A

Massa:

40 g

Peso:

00,5 kg

Angolo di Steper:

1.8degree

Fase:

Numero dei denti:

personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo-passo a marcia di 13 mm

1.55 V Pancake Stepper Motor

1.8 gradi Pancake Stepper Motor

Descrizione di prodotto

I motori a passo piatto di solito adottano un design leggero, che riduce il peso dell'attrezzatura e rende la struttura complessiva più leggera.

I motori a passo piatto sono utilizzati per posizionamento ad alta precisione nella produzione di semiconduttori, strumenti ottici e attrezzature mediche.

Caratteristiche:

Disponibili versioni bipolari o unipolari
I nostri ingegneri vi contatteranno entro 48 ore per fornire la soluzione ottimale
Ogni modello di motore passo è adattabile a vari scenari
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.5Amp
Torsione di tenuta	25 mNm
Resistenza	3.1 om
Induttanza	0.95mH
Inerzia del rotore	2 g-cm2
Peso del motore	40 g
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Lunghezza del motore	Corrente	Torsione di tenuta

P28SHD4611	9.5 mm	0.5A	16mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore passo a passo a pancake 1,8 grado 2 fase 1,55 V 13 mm per macchine SMT 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
