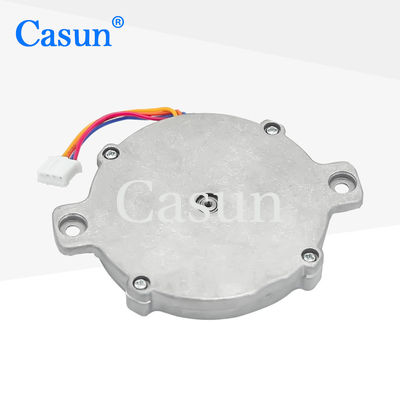

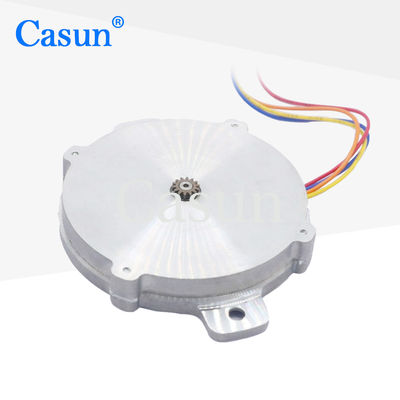

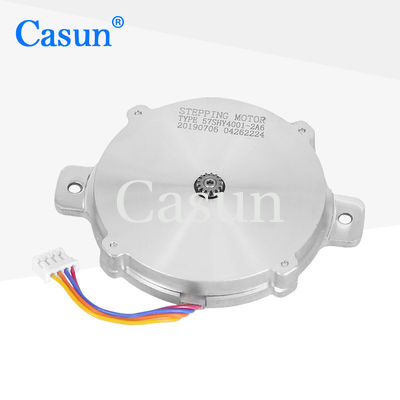

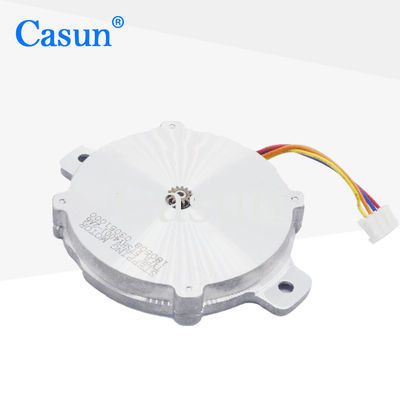

Motore passo a passo ultra sottile da 1
, 8 gradi
Sebbene i motori passo a passo piatti abbiano un piccolo volume, in genere forniscono coppia sufficiente per guidare carichi e soddisfare le esigenze di diverse applicazioni.
Utilizzato per piccole macchine utensili CNC, apparecchiature di elaborazione desktop, ecc.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
Disponibile in versioni a singolo o doppio albero
-
L'industria ad alta tecnologia e le apparecchiature dell'industria elettronica devono disporre di "molteplici certificazioni internazionali"
-
Siamo specializzati nel fornire servizi personalizzati
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
57 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
0.6 A
|
|
Torsione di tenuta
|
60 mN.m
|
|
Resistenza
|
50,3 ohm
|
|
Induttanza
|
30,0 mH
|
|
Inerzia del rotore
|
15 g-cm2
|
|
Peso del motore
|
00,08 kg
|
|
Numero di lead
|
4
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Sotto-modelli
| Numero di modello |
Angolo di passo ((°) |
Voltaggio nominale ((V) |
Corrente nominale (A) |
Resistenza di fase ((Ω) |
Induttanza di fase (mH) |
Torsione di tenuta (kg.cm) |
Torsione di arresto ((g.cm Max) |
Inerzia del rotore (g.cm2) |
Lunghezza del motore (mm) |
Peso del motore ((Kg) |
| 57SHY4001-2A |
10,8° |
2.8V |
0.8A |
3.5 ohm |
10,8 mH |
60 mN.m. |
8mN.m |
15 |
57 |
0.075 |
| 57SHY4301-2A-0 |
10,8° |
2.28V |
1.2A |
1.9 ohm |
1.2mH |
125 mN.m |
8mN.m |
18 |
57 |
0.09 |
| 57SHY4001-10K |
10,8° |
2.8V |
0.8A |
3.5 ohm |
10,8 mH |
60 mN.m. |
8mN.m |
15 |
57 |
0.075 |
| 57SHY4001-10S |
10,8° |
2.8V |
0.8A |
3.5 ohm |
10,8 mH |
60 mN.m. |
8mN.m |
15 |
57 |
0.075 |
| 57SHY4604-21A |
10,8° |
14V |
1A |
14 ohm |
30 mH |
690 mN.m. |
30 mN.m. |
120 |
57 |
0.52 |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Domande frequenti
1- Chi siamo?
Siamo basati a Guangdong, Cina, a partire dal 2011, vendiamo al mercato interno ((63.00%), Europa occidentale ((12.00%), Nord America ((9.00%), Asia orientale ((8.00%), Europa settentrionale ((2.00%), Europa orientale ((00.00%),Asia sudorientale.00%), Oceania ((00.00%), Medio Oriente ((00.00%), Europa meridionale ((00.00%), Asia meridionale ((00.00%). Ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Motore passo a passo, motore BLDC
4. perché dovresti comprare da noi e non da altri fornitori?
Siamo specializzati nella produzione e nella vendita di motori passo a passo da più di 11 anni.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, consegna espressa;
valuta di pagamento accettata:USD,CNY;
Tipo di pagamento accettato: T/T,L/C,D/P D/A,,PayPal;
Lingua parlata:inglese,cinese,giapponese
Opzioni:
Codificatore. Freno. Casella di cambio.
