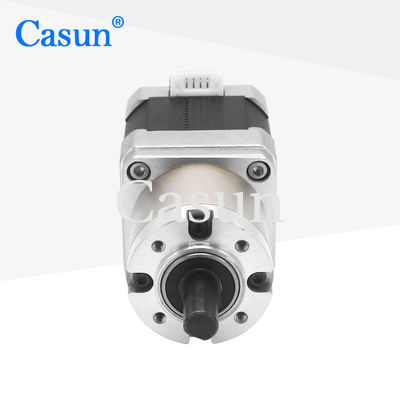

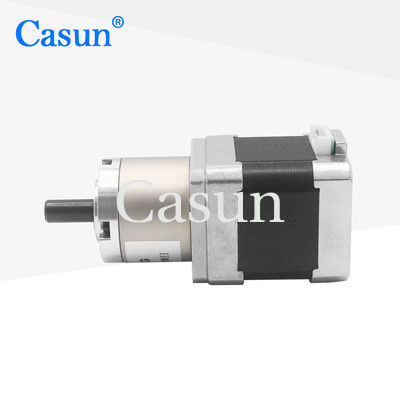

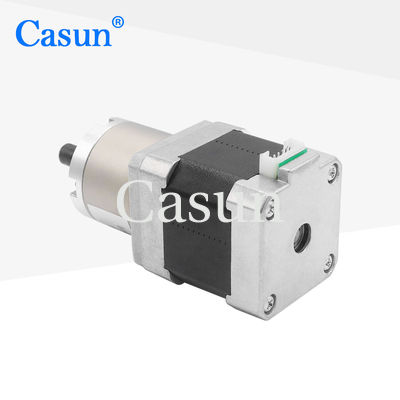

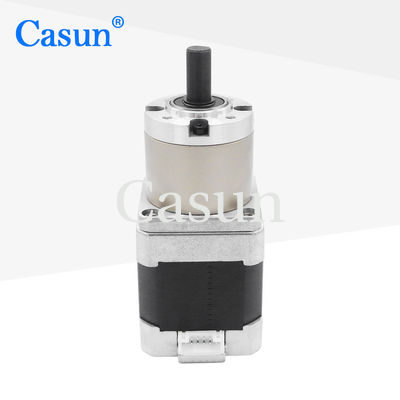

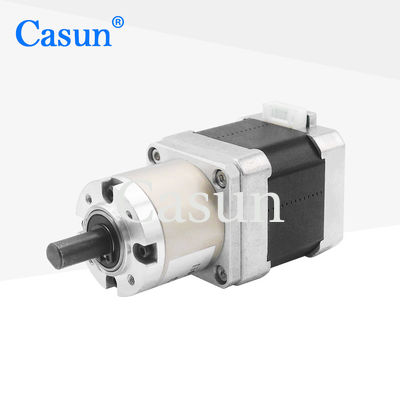

NEMA 17 424248mm Motor passo a passo a cambio 1.5A Proporzione di marcia 1:19.2

NEMA 17 424248mm Motor passo a passo a cambio 1.5A Proporzione di marcia 1:19.2

Marchio:	Casun
Numero di modello:	42SHD0404-19G
moq:	1 PC
Prezzo:	$16.49-$24.14
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Torsione esterna:

3.2n.m

Distanze:

48 mm

Corrente nominale:

1.5A

Tensione nominale:

12V

Rapporto di riduzione dell'ingranaggio:

Una e 19 minuti.2

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

NEMA 17 Motore passo a passo a cambio

Motore passo a passo a 12 V NEMA 17

1.5A NEMA 17 Motore passo-passo a cambio

Descrizione di prodotto

Il motore passo a passo a decelerazione da 42 mm è ampiamente utilizzato in varie applicazioni industriali, come apparecchiature di automazione, sistemi di posizionamento di precisione, apparecchiature elettroniche, ecc.

La progettazione del cambio può migliorare la durata e l'affidabilità del motore e prolungare la sua vita utile.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Offriamo servizi personalizzati e accogliamo con favore la produzione a contratto
Abbiamo esperienza nelle soluzioni di trasmissione
Specialista professionale in soluzioni per il sistema di trasmissione
I commercianti sono attivamente ricercati

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.5 A
Torsione esterna (ref)	4.1N.m (a 10 giri al minuto)
Resistenza	1.65 mm
Induttanza	20,8 mH
Inerzia del rotore	38 g-cm2
Peso del motore	00,85 kg
Rapporto di riduzione degli ingranaggi	1:19.2
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 17 42*42*48mm Motor passo a passo a cambio 1.5A Proporzione di marcia 1:19.2 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
