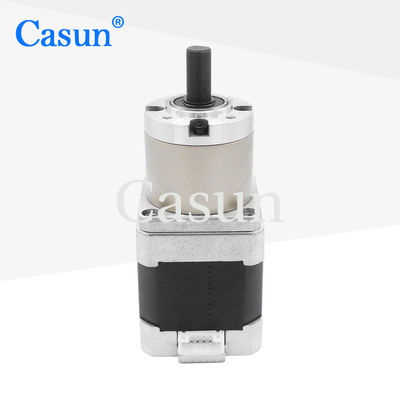

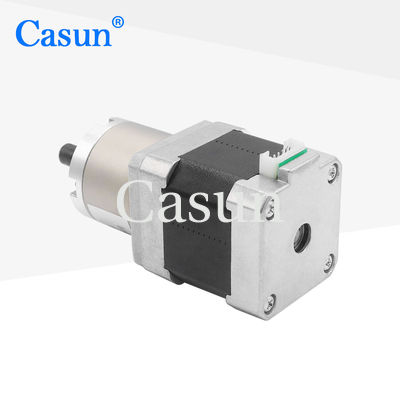

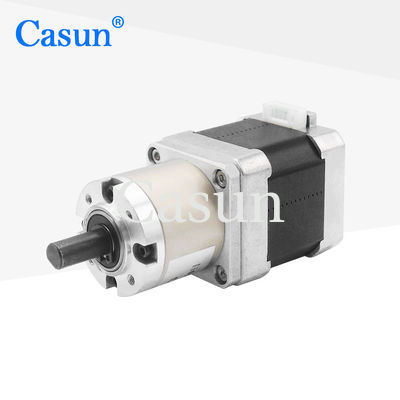

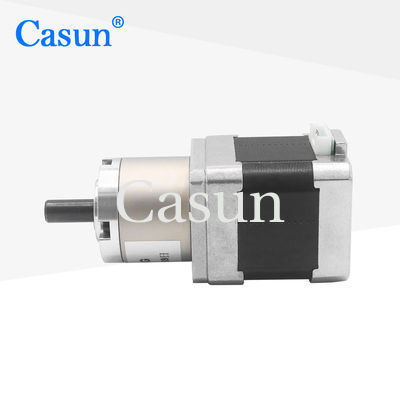

NEMA 17 Economy Planetary 424248mm Proporzione motore passo a passo 1:13

NEMA 17 Economy Planetary 424248mm Proporzione motore passo a passo 1:13

Marchio:	Casun
Numero di modello:	42SHD0404-13G
moq:	1 PC
Prezzo:	$16.49-$24.14
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Torsione esterna:

3.2n.m

Distanze:

48 mm

Corrente nominale:

1.5A

Tensione nominale:

12V

Rapporto di riduzione dell'ingranaggio:

1:13

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore a passo planetario

424248 mm motore a passo planetario

Motore a passo planetario ad alta coppia

Descrizione di prodotto

Il riduttore può ridurre il numero di passaggi del motore, riducendo così lo spostamento angolare di ciascun passaggio e migliorando la precisione del posizionamento.

L'applicazione in attrezzature mediche comprende il posizionamento di strumenti chirurgici di precisione e l'adeguamento delle piattaforme di supporto al paziente.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Offriamo servizi personalizzati e accogliamo con favore la produzione a contratto
Avendo operato in Cina per 12 anni, abbiamo servito oltre 800 clienti
Specialista professionale in soluzioni per il sistema di trasmissione
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.5 A
Torsione esterna (ref)	3.2N.m (a 10 giri al minuto)
Resistenza	1.65 mm
Induttanza	20,8 mH
Inerzia del rotore	38 g-cm2
Peso del motore	00,56 kg
Rapporto di riduzione degli ingranaggi	1:13
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 17 Economy Planetary 42*42*48mm Proporzione motore passo a passo 1:13 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
