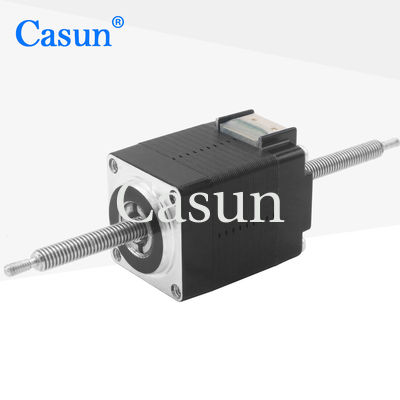

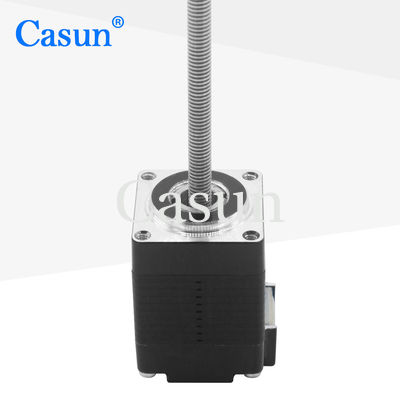

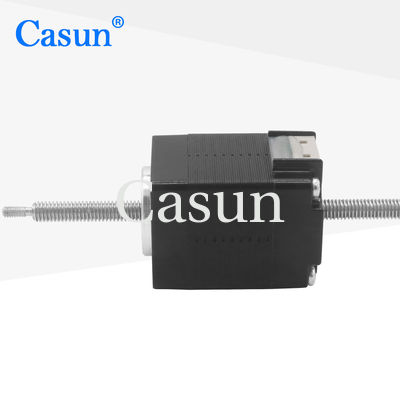

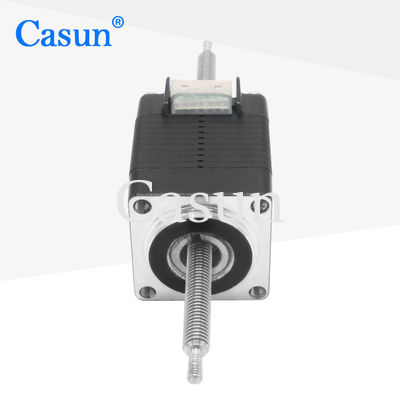

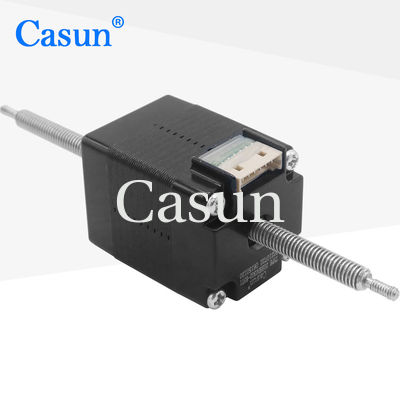

Nema 8 1,8 grado non cativo DC stepper motor 27mm corpo 0.5A per attrezzature di bellezza

Nema 8 1,8 grado non cativo DC stepper motor 27mm corpo 0.5A per attrezzature di bellezza

Marchio:	Casun
Numero di modello:	20SHD0302-83T1
moq:	1 pz
Prezzo:	$13-$13.5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.5Amp

Coppia di mantenimento:

15mN.m

Coppia di torsione del dente d'arresto:

2mN.m

madrevite:

Tr3,5 x 0.61

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Apparecchiature di bellezza motore passo-passo non in cattività

0.5A Motore passo-passo non incastrato

Motore passo-passo non cativo da 27 mm

Descrizione di prodotto

Motore passo-passo DC non captive Nema 8 da 1,8 gradi, corpo da 27 mm, 0,5 A per apparecchiature di bellezza

Panoramica del prodotto

Ideale per stampanti 3D desktop, piccoli dispositivi meccanici e applicazioni di posizionamento di precisione. Tramite il controllo del segnale a impulsi, raggiunge facilmente traiettorie di movimento complesse.

Caratteristiche principali

Servizi di produzione su contratto disponibili
Costruzione ibrida a passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Adattabile a varie applicazioni

Dimensioni

Specifiche del motore

Specifica	Valore
Angolo di passo	1,8°
Dimensione del telaio	20 mm
Numero di fasi	2 fasi
Corrente nominale	0,5 A
Coppia di mantenimento	15 mN.m
Resistenza	5,1 Ω
Induttanza	1,5 mH
Inerzia del rotore	2 g-cm²
Peso del motore	0,08 kg
Vite di comando	Tr3,35X0,6096
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1,8°

Temperatura massima: 80°C

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, senza condensa

Isolamento del filo magnetico: Classe B 130°C

Resistenza di isolamento: 100 MΩ a 500 VDC

Resistenza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell'albero: 0,02 Max. (carico 450 g)

Gioco assiale dell'albero: 0,08 Max. (carico 450 g)

Forza radiale max.: 28 N (20 mm dalla flangia)

Forza assiale max.: 10 N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13 N.m	1,8°	20 mm	Albero a D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Albero a D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Albero a D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Albero a D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Albero a D - 24 mm	2,1 A

Servizi di personalizzazione

Se i nostri motori standard non soddisfano i vostri requisiti, possiamo personalizzare i motori in base alle vostre esigenze specifiche. Le opzioni di personalizzazione includono, ma non sono limitate a:

Alberi speciali
Parametri di avvolgimento personalizzati
Dimensioni di installazione modificate
Requisiti speciali per cavi di collegamento
Connettori personalizzati
