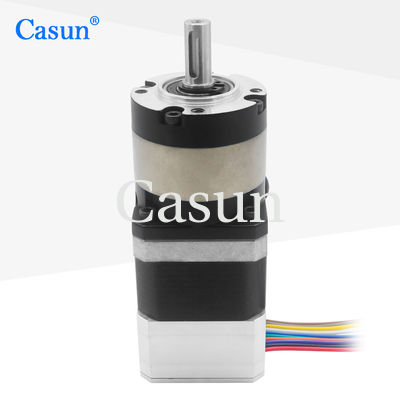

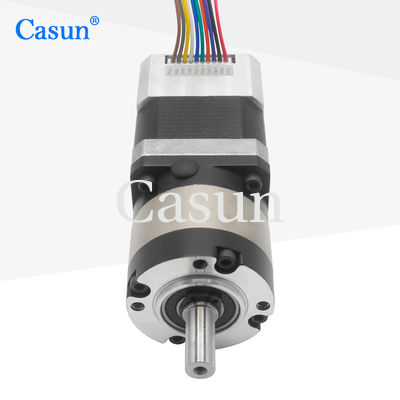

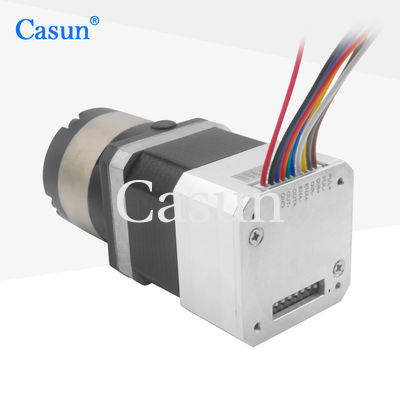

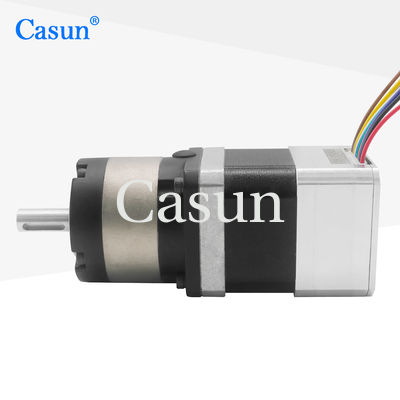

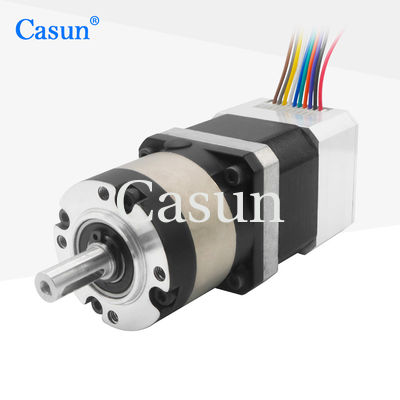

NEMA 17 cambio 5:1 motore passo a passo con codificatore 2.0A per apparecchiature di automazione

NEMA 17 cambio 5:1 motore passo a passo con codificatore 2.0A per apparecchiature di automazione

Marchio:	Casun
Numero di modello:	42SHD0244-5PLE-PSM42
moq:	1 PC
Prezzo:	$23.3-$26.3
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

CE,ROHS,ISO

Corpo:

40 mm

Angolo di punto (gradi):

1.8 gradi

Rapporto di riduzione:

5:1

Corrente:

2.0A

Peso:

0.85KG

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo del cambio

motore passo a passo del NEMA 17

Equipaggiamento di automazione motore passo a passo

Descrizione di prodotto

L'encoder fornisce un feedback preciso sulla posizione e sulla velocità, consentendo al motore di ottenere un controllo del movimento più preciso in un sistema di controllo a circuito chiuso.

La combinazione di motore passo-passo e riduttore fornisce un controllo del movimento ad alta precisione.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Offriamo servizi su misura e invitiamo la produzione a contratto
Una garanzia decennale per un acquisto assicurato
Stiamo cercando dei spacciatori!
In cerca di distributori!

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	2.0 A
Torsione di tenuta	450 mN.m
Resistenza	1.1 ohm
Induttanza	20,6 mH
Inerzia del rotore	57 g-cm2
Peso del motore	00,6 kg
Rapporto di riduzione degli ingranaggi	5:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

NEMA 17 cambio 5:1 motore passo a passo con codificatore 2.0A per apparecchiature di automazione 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
