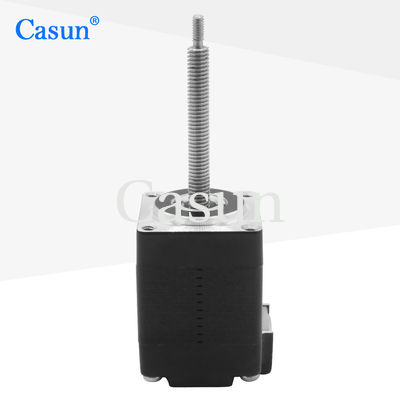

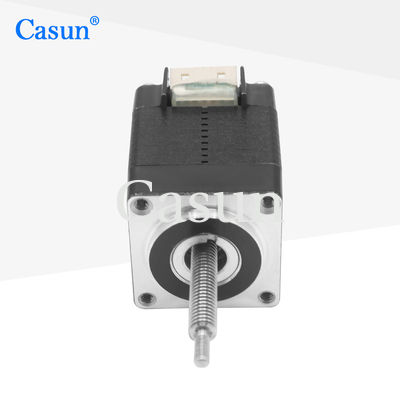

NEMA 8 Motore a passo non in cattività per robot didattici da 15mN.m

NEMA 8 Motore a passo non in cattività per robot didattici da 15mN.m

Marchio:	Casun
Numero di modello:	20SHD0302-59T1
moq:	1 pz
Prezzo:	$13-$13.5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Attuale:

0.5Amp

Coppia di mantenimento:

15mN.m

Angolo di Steper:

1.8degree

Fase:

Coppia di torsione del dente d'arresto:

2mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Robot didattici con motore a passo in cattività

15mN.m motore a passo in cattività

Descrizione di prodotto

Motore passo-passo NEMA 8 non captive per robot educativi da 15 mN.m

Tramite il controllo del segnale a impulsi, è facile ottenere traiettorie di movimento complesse. Anche a basse velocità, i motori passo-passo possono mantenere un'elevata coppia in uscita, rendendoli adatti a situazioni con elevati requisiti di potenza e precisione.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida passo-passo
Operativo da 12 anni in Cina, al servizio di oltre 800 clienti
Fornisce numerose certificazioni internazionali per tecnologie avanzate e apparecchiature per l'industria elettronica
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specifiche	Valore
Angolo di passo	1,8°
Dimensioni del telaio	20 mm
Numero di fasi	2 fasi
Corrente nominale	0,5 Ampere
Coppia di mantenimento	15 mN.m
Resistenza	5,1 ohm
Induttanza	1,5 mH
Inerzia del rotore	2 g-cm²
Peso del motore	0,08 kg
Vite di comando	Tr3.35X0.6096
Connessione	Bipolare

Specifiche operative

Parametro	Specifiche
Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0,02 Max. (carico 450g)
Gioco assiale dell'albero	0,08 Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0,13 N.m	1,8°	20 mm	Albero a D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Albero a D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Albero a D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Albero a D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Albero a D - 24 mm	2,1 A

Soluzioni personalizzate per motori

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti.

Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi di collegamento con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero
