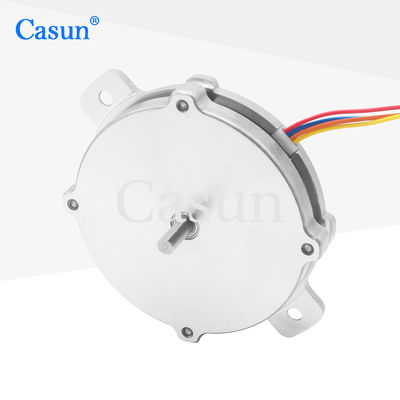

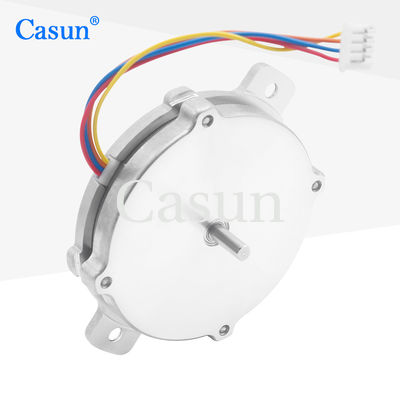

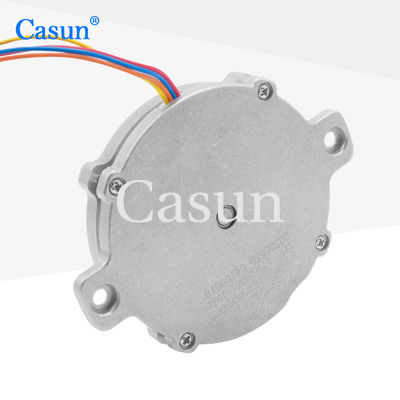

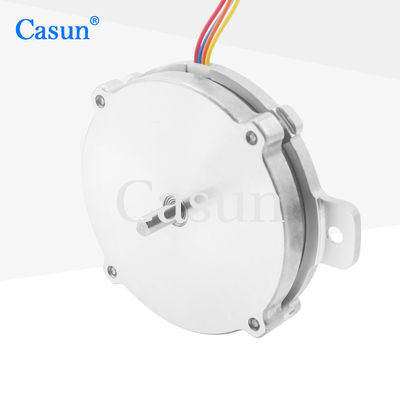

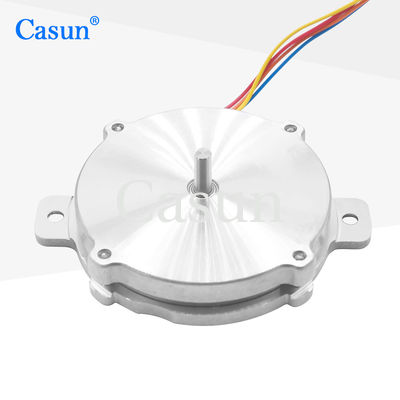

Nema 23 Flat Stepper Motor 57×57×13mm 1.3A per YAMAHA

Nema 23 Flat Stepper Motor 57×57×13mm 1.3A per YAMAHA

Marchio:	Casun
Numero di modello:	57SHY4301-10B1
moq:	1 PC
Prezzo:	$9.68-13.46
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angolo di passo:

10,8°

Corpo:

13 mm

Corrente:

1.2A

Torsione di tenuta:

125 mN.m

Fabbricazione:

Lunghezza piana di macinazione dell'asse 10mm

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore a passo piatto da 57×57×13 mm

Motore YAMAHA a passo piatto

1.3A Motore a passo piatto

Descrizione di prodotto

A causa del minor numero di vuoti interni, la dissipazione del calore e le prestazioni di conduzione sono migliori.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Ogni modello dei nostri motori passo è progettato per adattarsi a vari scenari di applicazione
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Siamo presenti in Cina da 12 anni e abbiamo servito più di 800 clienti.

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	1.2A
Torsione di tenuta	125 mNm
Resistenza	1.8 om
Induttanza	1.2 mH
Inerzia del rotore	20 g-cm2
Peso del motore	00,08 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Lunghezza del motore	Corrente	Torsione di tenuta

57SHY4001	9.6 mm	0.8A	60 mN.m.

57SHY4301	13 mm	1.2A	125 mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Nema 23 Flat Stepper Motor 57×57×13mm 1.3A per YAMAHA 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
