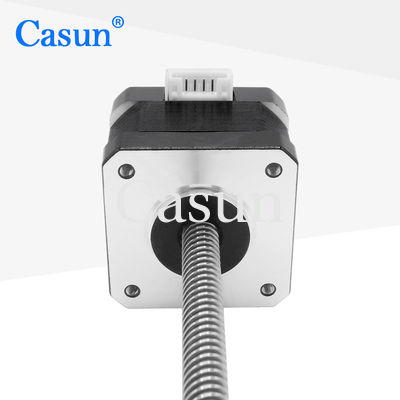

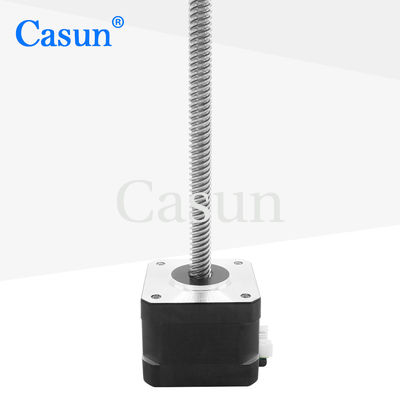

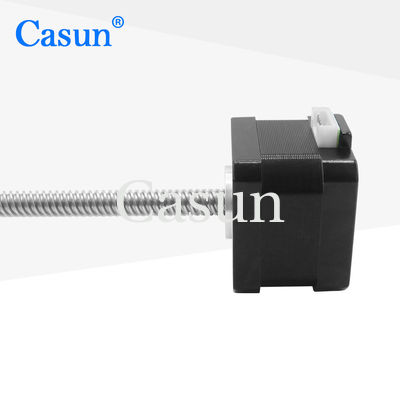

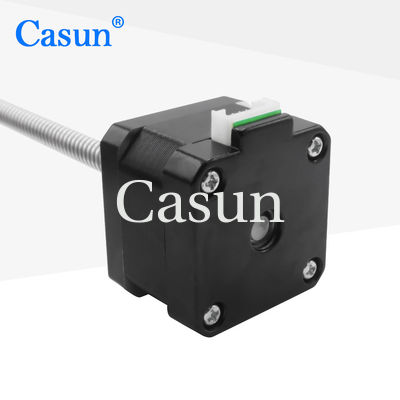

Motore lineare a vite con azionamento esterno NEMA 17 con CE ROHS per l'automazione di laboratorio

Motore lineare a vite con azionamento esterno NEMA 17 con CE ROHS per l'automazione di laboratorio

Marchio:	Casun
Numero di modello:	42SHD0003-200NKH
moq:	1pc
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angolo di Steper:

1.8 gradi

Corrente:

0.4Amp

Torsione di tenuta:

280mN.m

Lunghezza della vite:

200 mm

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

NEMA 17 Motore lineare a vite

Motore lineare a vite di automazione di laboratorio

Motore lineare a vite CE ROHS

Descrizione di prodotto

Permettere al motore di controllare il colpo con passaggi più precisi migliora la precisione del controllo del movimento.

Automazione di laboratorio, elaborazione di semiconduttori, attrezzature di trasporto.

Caratteristiche:

Disponibili versioni bipolari o unipolari
La specializzazione in servizi su misura è la nostra esperienza
Disponibile in versioni a singolo o doppio albero
Garanzia di dieci anni e acquisto con fiducia
I nostri ingegneri saranno in contatto entro 48 ore per fornire la migliore soluzione

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.4Amp
Torsione di tenuta	280 mNm
Resistenza	30 ohm
Induttanza	37 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.2 kg
Vattone a piombo	Tr8X8
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore lineare a vite con azionamento esterno NEMA 17 con CE ROHS per l'automazione di laboratorio 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
